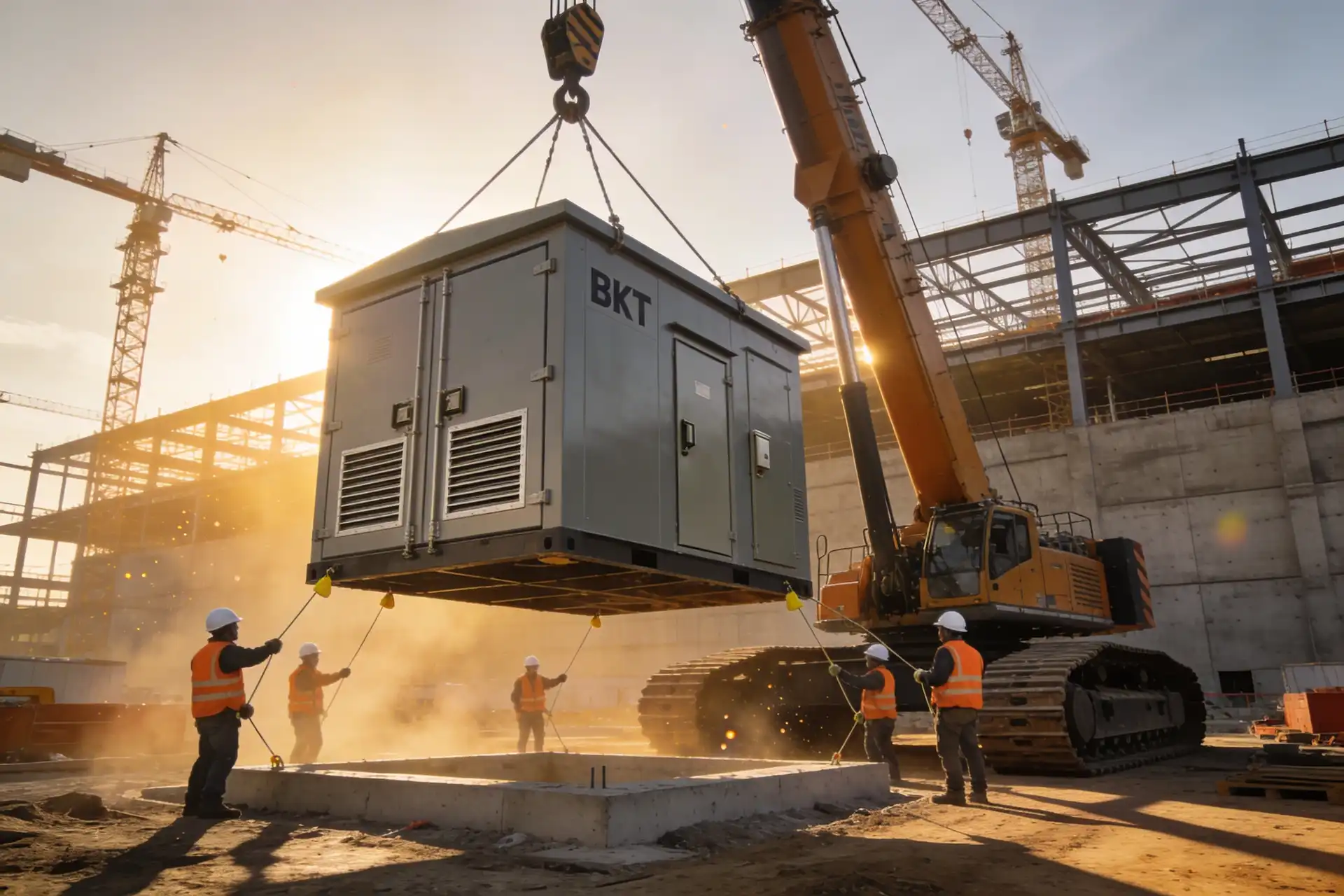

Строительство и реконструкция трансформаторных подстанций 6-10 кВ/0,4кВ

Почему трансформаторная подстанция – ключевой узел электроснабжения любого объекта?

Трансформаторная подстанция 6–10 кВ / 0,4 кВ – это точка преобразования и распределения электроэнергии, от технического состояния и проектных решений которой зависит надёжность электроснабжения всего объекта. Именно здесь высокое напряжение питающей линии понижается до рабочего уровня и распределяется по потребителям – технологическому оборудованию, инженерным системам, освещению. Ошибка в компоновке, неверно подобранная мощность трансформаторов или упущенная координация защит на стадии ПД означают либо хроническую перегрузку системы, либо избыточные капитальные затраты на оборудование с недозагруженным резервом.

АЮ-Проект разрабатывает ПД и РД для строительства новых трансформаторных подстанций и реконструкции действующих – с обоснованным подбором оборудования, оптимальными компоновочными решениями и документацией, готовой к согласованию с сетевой организацией и прохождению экспертизы.

Какие типы трансформаторных подстанций мы проектируем?

Мы проектируем все распространённые типы трансформаторных подстанций 6–10 кВ / 0,4 кВ, выбор конструктивного решения определяется типом объекта, располагаемой площадью, категорией надёжности электроснабжения и требованиями технических условий сетевой организации.

1. Отдельно стоящая закрытая трансформаторная подстанция (ЗТП / РТП). Капитальное кирпичное или железобетонное здание с раздельными помещениями для РУ-10 кВ, трансформаторов и РУ-0,4 кВ. Применяется для крупных жилых кварталов, промышленных предприятий и объектов с повышенными требованиями к надёжности и долговечности инфраструктуры.
2. Встроенная и пристроенная трансформаторная подстанция (ВТП). Размещается непосредственно в объёме здания или вплотную к нему. Востребована в торговых центрах, офисных и многофункциональных комплексах, где нецелесообразно отводить отдельный земельный участок под объект электросетевой инфраструктуры. Проектирование ВТП сопряжено с рядом нормативных ограничений по размещению относительно жилых и общественных помещений – наши инженеры прорабатывают эти вопросы на ранней стадии.
3. Комплектная трансформаторная подстанция (КТП). Заводское изделие высокой степени готовности в металлическом корпусе, монтируемое на открытых площадках. Сокращает сроки строительства и монтажа, удобна для временного электроснабжения и объектов с ограниченными сроками реализации.
4. Блочно-модульная комплектная трансформаторная подстанция (БКТП). Компоновка в утеплённом металлическом или сэндвич-модульном здании заводского изготовления. Оптимальна для суровых климатических условий, удалённых объектов и промышленных площадок. БКТП допускает установку одного или нескольких трансформаторов, встроенной ДГУ и автоматики АВР.

Что включает разработка ПД и РД на трансформаторную подстанцию?

Полный состав проектной и рабочей документации по трансформаторной подстанции определяется её типом, схемой питания и категорией надёжности объекта. В стандартный комплект входят следующие расчёты и технические решения:

• Расчёт электрических нагрузок и выбор числа и мощности силовых трансформаторов – с учётом коэффициентов спроса, графиков нагрузки, допустимой перегрузки и перспективы развития объекта;
• Выбор и обоснование главной схемы электрических соединений – нормальный и послеаварийный режимы работы, схемы секционирования шин, нормально разомкнутые и нормально замкнутые аппараты;
• Расчёт токов короткого замыкания (ТКЗ) – на стороне 6–10 кВ и 0,4 кВ, проверка коммутационных аппаратов по отключающей способности и динамической стойкости;
• Подбор и компоновка оборудования РУ-10 кВ – ячейки КСО или шкафы КРУ, элегазовые или вакуумные выключатели, трансформаторы тока и напряжения для измерений и РЗА;
• Подбор и компоновка оборудования РУ-0,4 кВ – ГРЩ, ВРУ, секционный автомат, схема АВР, устройства компенсации реактивной мощности при необходимости;
• Расчёт и проектирование релейной защиты и автоматики (РЗА) – токовые защиты линий 10 кВ, защиты трансформаторов, автоматика АВР и ввода резервного питания;
• Расчёт заземляющего устройства – проверка напряжений прикосновения и шага, подбор заземлителей и заземляющих проводников в соответствии с ПУЭ;
• Компоновочные решения – план и разрезы подстанции, расстановка оборудования с соблюдением нормируемых расстояний, кабельные трассы и ошиновка;
• Спецификации оборудования и материалов – полный перечень для закупки и комплектации поставки.

Строительство трансформаторной подстанции: когда необходим новый объект?

Новая трансформаторная подстанция необходима в тех случаях, когда существующая сетевая инфраструктура не способна обеспечить требуемую мощность присоединения или когда объект возводится на незастроенной территории без действующих питающих центров. Типовые ситуации, с которыми обращаются к нам застройщики и технические заказчики:

• строительство жилого квартала, МФК или торгово-развлекательного центра с суммарной электрической нагрузкой, превышающей возможности существующих ТП;
• освоение промышленных площадок и логистических терминалов в зонах без развитой электросетевой инфраструктуры;
• создание автономных площадок с собственным центром питания – производственные комплексы, ЦОД, объекты добывающей отрасли;
• выполнение технических условий на технологическое присоединение, предусматривающих строительство собственной ТП на стороне заявителя.

Мы прорабатываем оптимальное место размещения подстанции с учётом схемы питания, трасс питающих кабельных линий и требований сетевой организации – ещё до начала разработки ПД, чтобы избежать корректировок на поздних стадиях.

Когда реконструкция подстанции эффективнее нового строительства?

Реконструкция трансформаторной подстанции целесообразна тогда, когда существующий объект физически сохранён, но не соответствует актуальным требованиям по мощности, надёжности или безопасности. Большинство трансформаторных подстанций, эксплуатируемых сегодня, были введены в работу в 1970–1990-е годы – оборудование выработало ресурс, защиты выполнены на устаревшей электромеханической базе, а пропускная способность линий не отвечает выросшим нагрузкам.

Характерные основания для реконструкции:

• физический износ силовых трансформаторов и распределительного оборудования;
• необходимость увеличения трансформаторной мощности при подключении новых потребителей или расширении производства;
• замена устаревших масляных выключателей на современные вакуумные или элегазовые с микропроцессорными терминалами РЗА;
• несоответствие компоновки действующим нормам по расстояниям и условиям обслуживания;
• внедрение систем телемеханики и оперативно-диспетчерского управления;
• приведение заземляющего устройства в соответствие с требованиями ПУЭ по величине сопротивления и напряжениям прикосновения.

При реконструкции наши инженеры обязательно анализируют возможность поэтапного обновления – без полного отключения объекта от электроснабжения, что критично для действующих производств и коммерческих объектов.

Состав ПД по трансформаторной подстанции в соответствии с нормативными требованиями

Проектная документация на строительство или реконструкцию трансформаторной подстанции разрабатывается в соответствии с ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию». Раздел «Система электроснабжения» в части трансформаторной подстанции включает пояснительную записку с обоснованием принятых технических решений, характеристику категории надёжности и схемы резервирования, описание главной схемы электрических соединений, технические характеристики основного оборудования, описание РЗА, заземляющего устройства и мероприятий по электробезопасности.

Рабочая документация (стадия РД) содержит полный комплект монтажных чертежей: план подстанции с расстановкой оборудования, принципиальные схемы первичных и вторичных цепей, кабельные журналы, спецификации, схемы заземления, монтажные схемы шкафов и панелей РЗА. Объём РД согласуется с заказчиком при заключении договора.

Каким нормативным требованиям должна соответствовать ПД по трансформаторной подстанции?

Проектирование трансформаторных подстанций 6–10 кВ / 0,4 кВ подчиняется разветвлённой нормативной базе, охватывающей технические требования к оборудованию, компоновочным решениям, защитам и безопасности. Ключевые документы, которыми руководствуются инженеры АЮ-Проект:

• ПУЭ (7-е издание): главы 4.2 (распределительные устройства и подстанции), 3.1–3.3 (защита и автоматика), 1.7 (заземление и защитные меры);
• ГОСТ Р 51321 – серия стандартов по низковольтным комплектным устройствам;
• ГОСТ 14209-97 – нагрузочная способность силовых трансформаторов;
• СП 76.13330.2016 «Электротехнические устройства»;
• НТП ЭПП-94 «Проектирование электроснабжения промышленных предприятий»;
• требования технических условий сетевой организации и ПТЭЭП в части эксплуатационных требований.

Наличие допуска СРО и членства проектировщиков в национальном реестре специалистов НОПРИЗ подтверждает квалификацию и право на разработку ПД по объектам повышенной опасности, к которым относятся электроустановки напряжением выше 1 кВ.

Почему застройщики и подрядчики выбирают АЮ-Проект для проектирования ТП?

АЮ-Проект работает как полноценный внешний технический отдел строительной организации: принимает задачу, прорабатывает её до уровня готовой к экспертизе ПД и сопровождает согласования.

Опыт на объектах федерального уровня. Реализованные проекты для РЖД, ПАО «Россети Сибири», ФСК, НТЭК и Пермьтрансгаза дают понимание требований, которые предъявляются к ПД на крупных инфраструктурных объектах – и это понимание применяется при работе над любым проектом.

Комплексная проработка. Трансформаторная подстанция не проектируется в отрыве от питающих кабельных линий, систем учёта, внутреннего электроснабжения и РЗА. Мы охватываем весь электрический раздел как единую систему, исключая стыковочные ошибки.

Сопровождение согласований. Проект ТП требует согласования с сетевой организацией, а нередко – с Ростехнадзором. Мы готовим комплект документов для этих процедур и участвуем в ответах на замечания.

Фиксированные обязательства. Срок и стоимость разработки закрепляются в договоре, изменение в одностороннем порядке исключено.

Стоимость проектирования трансформаторных подстанций

Стоимость разработки ПД и РД определяется индивидуально исходя из типа подстанции (ЗТП, КТП, БКТП, встроенная), количества и мощности трансформаторов, схемы питания, наличия РЗА, систем учёта и АВР, а также стадии проектирования – ПД, РД или полный комплект. Реконструкция, как правило, требует предварительного обследования существующего оборудования – этот этап также включается в смету при необходимости. Ориентировочный расчёт можно получить с помощью онлайн-калькулятора на сайте. Точное коммерческое предложение – после анализа технических условий и исходных данных, бесплатно.
