Проектирование освещения

Почему ошибки в проекте освещения обнаруживаются только после завершения строительства?

Недостаточная освещённость в производственном цехе, засветка видеокамер в торговом зале, ослепление пешеходов наружными прожекторами, несоответствие аварийного освещения требованиям пожарной безопасности – всё это последствия, которые проявляются уже в ходе эксплуатации и исправление которых требует повторного монтажа. Системы освещения кажутся простым разделом по сравнению с трансформаторными подстанциями или слаботочными системами – до тех пор, пока не выясняется, что светотехнический расчёт не выполнялся, нормируемые значения освещённости не достигаются, а эвакуационные пути не оборудованы указателями с автономным питанием.

АЮ-Проект разрабатывает ПД и РД на системы внутреннего и наружного освещения объектов любого назначения – от жилых комплексов и торговых центров до промышленных предприятий и спортивных объектов. Основа каждого проекта – светотехнический расчёт с проверкой нормируемых параметров, энергоэффективный подбор оборудования и документация, готовая к экспертизе.

Какие системы освещения мы проектируем?

Для каждого объекта нормативная база определяет конкретный перечень систем освещения, которые должны быть предусмотрены в составе ПД. АЮ-Проект разрабатывает все виды осветительных систем – самостоятельно или в составе полного электрического раздела объекта.

Рабочее освещение – основная осветительная система, обеспечивающая нормируемый уровень освещённости на рабочих поверхностях, рабочих местах и в зонах общего перемещения. Проектируется для всех помещений и функциональных зон объекта; параметры освещения (Ем, UGR, Ra) нормируются в зависимости от разряда и подразряда зрительных работ согласно СП 52.13330.2016 и ГОСТ Р 55710-2013.

Аварийное освещение включает два принципиально разных подвида: резервное (обеспечивает продолжение работы при исчезновении рабочего освещения с освещённостью не менее 30% от нормируемой) и эвакуационное (обеспечивает безопасный выход людей из здания – освещение путей эвакуации, зон повышенной опасности, антипаническое освещение открытых пространств). Питание аварийного освещения – от независимого источника: центрального блока или индивидуальных аккумуляторных блоков в светильниках.

Охранное и дежурное освещение – системы, обеспечивающие минимально необходимую освещённость охраняемых периметров и помещений в нерабочее время.

Наружное освещение территорий и дорог – проектирование осветительных установок для парковок, пешеходных зон, въездных групп, внутренних проездов, периметра объекта. Нормируется средняя освещённость проезжей части, равномерность и ограничение слепящего действия.

Архитектурное и декоративное освещение – художественная подсветка фасадов, акцентное освещение архитектурных элементов, сезонная иллюминация. Разрабатывается с учётом цветовой температуры, индекса цветопередачи и угла излучения светильников.

Спортивное освещение – осветительные установки крытых и открытых спортивных сооружений, где нормы освещённости определяются видом спорта, уровнем соревнований и требованиями телевизионных трансляций.

Для каких объектов мы проектируем освещение?

АЮ-Проект выполняет проектирование осветительных систем для всех типов объектов в строительном B2B-сегменте:

• Жилые комплексы – квартирные, общедомовые и придомовые осветительные системы, освещение подземных паркингов, лестничных клеток и МОП с автоматическим управлением;
• Торговые и торгово-развлекательные центры – торговые залы, общие зоны, атриумы, паркинги, фасадная подсветка; расчёт энергоэффективности и индикаторов системы освещения;
• Бизнес-центры и офисные здания – рабочее освещение в соответствии с ГОСТ Р 55710-2013, управление освещённостью по зонам и расписанию;

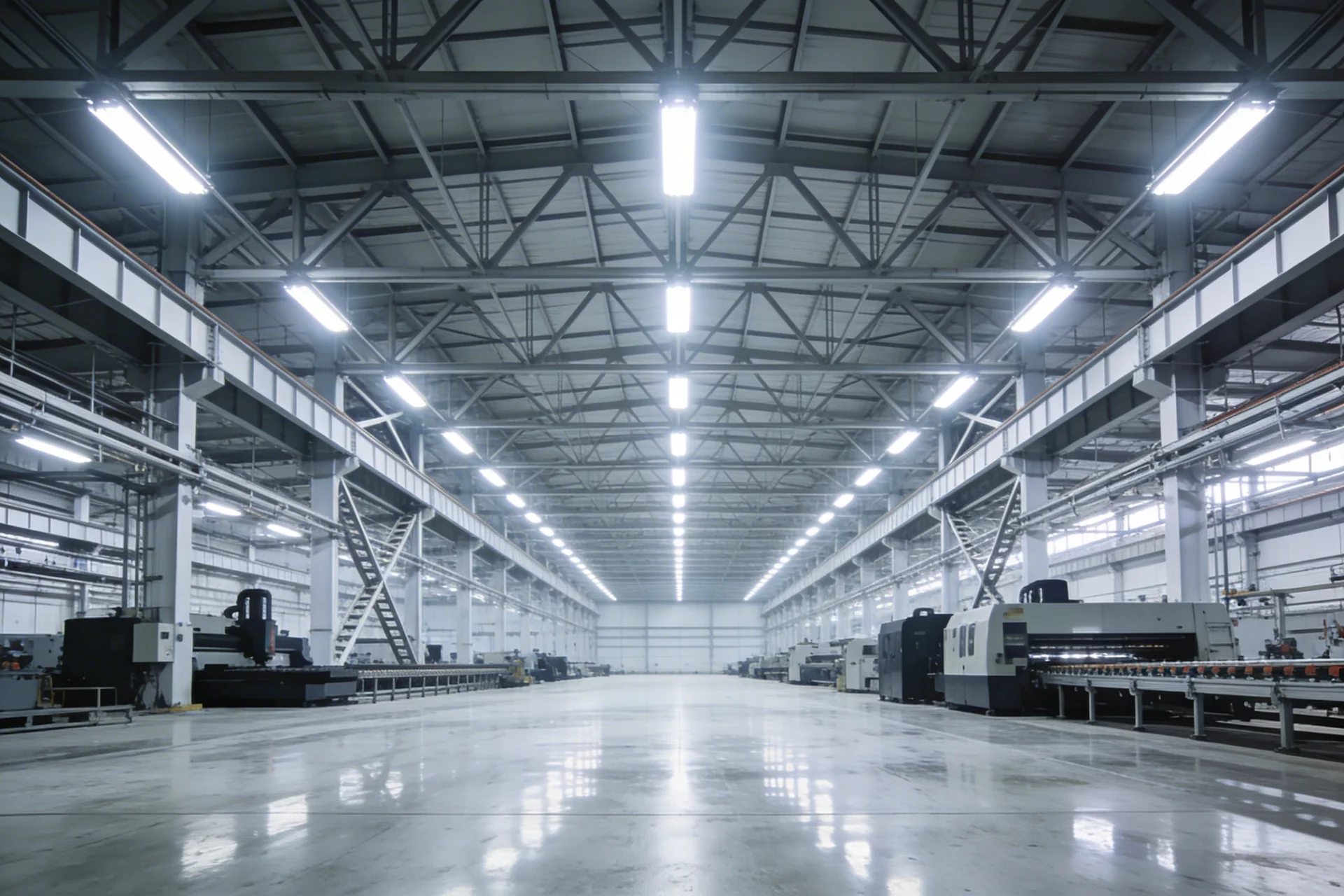

• Промышленные предприятия – производственные цеха с высокими требованиями к освещённости и цветопередаче, склады, технические помещения, освещение в особых условиях среды (пыль, влага, взрывоопасность);
• Медицинские учреждения – нормированное освещение кабинетов, операционных и палат с учётом требований к цветопередаче и исключению пульсаций;
• Учебные заведения – классные комнаты, аудитории, спортивные залы; нормируемая освещённость от 300 до 500 лк по СП 52.13330;
• Спортивные объекты – расчёт по нормам ГОСТ и федерациям для конкретных видов спорта;
• Объекты дорожной и транспортной инфраструктуры – освещение дорог, парковок, аэродромных перронов, вокзальных территорий.

Что такое светотехнический расчёт и почему без него нельзя?

Светотехнический расчёт – это обязательная инженерная процедура, в ходе которой определяются количество, тип, мощность и расположение световых приборов, необходимые для достижения нормируемых параметров освещения в каждой зоне объекта. Без расчёта проект освещения представляет собой не более чем план размещения светильников «на глаз» – и с высокой вероятностью не обеспечит соответствие нормам при вводе объекта в эксплуатацию.

Светотехнический расчёт, выполняемый АЮ-Проект, включает:

• определение нормируемых параметров освещения для каждого помещения и функциональной зоны: средняя горизонтальная освещённость (Ем, лк), цилиндрическая освещённость, показатель дискомфорта (UGR), индекс цветопередачи (Ra), допустимый коэффициент пульсации;
• компьютерное 3D-моделирование в специализированном светотехническом ПО (DIALux, Relux) с визуализацией распределения освещённости на рабочих поверхностях;
• расчёт методом коэффициента использования светового потока – для помещений с равномерным размещением светильников;
• точечный метод расчёта – для наружного освещения, освещения высоких промышленных пространств и нестандартных геометрических конфигураций;
• проверку соответствия нормируемой равномерности освещённости (Emin/Eavg) согласно СП 52.13330.2016;
• расчёт удельной мощности осветительной установки (Вт/м²) и сравнение с нормируемыми показателями энергоэффективности.

Что входит в состав ПД и РД по освещению?

Документация на систему освещения разрабатывается в соответствии с требованиями ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» и правилами ГОСТ Р 21.608-2014.

Стадия ПД включает: пояснительную записку с описанием принятой концепции освещения, обоснование выбора систем и оборудования, результаты светотехнических расчётов, описание схем управления освещением, принципиальные схемы питания щитов освещения, описание аварийной осветительной системы и её источника питания.

Стадия РД содержит: планы расположения световых приборов с привязкой к строительным осям и высотными отметками; однолинейные и монтажные схемы щитов освещения (ЩО); схемы прокладки кабельных трасс осветительных сетей; кабельный журнал с марками кабелей, сечениями и длинами; схемы управления освещением (выключатели, датчики движения, системы DALI, управление по KNX/BACnet); спецификации оборудования и материалов.

Как правильно выбрать светильники для промышленного или коммерческого объекта?

Выбор светового прибора определяется не только мощностью и световым потоком, но и рядом технических параметров, которые напрямую влияют на качество световой среды, безопасность и стоимость эксплуатации. Подбор светотехнического оборудования – инженерная задача, в которой маркетинговые характеристики производителя – лишь отправная точка.

Ключевые критерии при выборе световых приборов для B2B-объектов:

• Световой поток и КПД – реальная световая отдача (лм/Вт) при конкретной рабочей температуре, а не паспортное значение в лабораторных условиях;
• Тип кривой силы света (КСС) – определяет угол и характер распределения света, от которого зависит равномерность и наличие слепящих зон;
• Индекс цветопередачи Ra – критически важен для торговли (Ra ≥ 80–90), медицины (Ra ≥ 90), производств с контролем качества продукции (Ra ≥ 80);
• Цветовая температура (К) – тёплый белый (2700–3500 К) для жилых и гостиничных пространств; нейтральный (4000 К) для офисов и торговли; холодный (5000–6500 К) для промышленных объектов с высокими требованиями к различению деталей;
• Коэффициент пульсации – по СанПиН 2.2.4.3359-16 не более 10–20% для рабочих мест с постоянным пребыванием людей; для высокоскоростных производственных линий – не более 5%;
• Степень защиты (IP) – IP54 и выше для промышленных объектов с пылью и влагой; IP65/IP66 для наружного применения и технологических зон;
• Гарантийный ресурс и LM-факторы – деградация светового потока в динамике эксплуатации, важная для расчёта реального срока до первой замены.

Управление освещением: от выключателя до системы «умного здания»

Современный проект освещения коммерческого или промышленного объекта невозможно рассматривать в отрыве от системы управления: именно она определяет, насколько энергоэффективным будет освещение в реальной эксплуатации. АЮ-Проект проектирует схемы управления любого уровня сложности – от традиционных выключателей и фотореле для наружного освещения до централизованных DALI- и KNX-систем с возможностью интеграции в BMS здания.

Типовые решения по управлению освещением в B2B-строительстве:

• Датчики движения и присутствия – автоматическое отключение освещения в зонах временного пребывания (коридоры, паркинги, санузлы); снижение потребления до 30–50% без изменения уровня комфорта;
• Фотодатчики и астрономические таймеры – для наружного освещения, обеспечивают включение/выключение по уровню естественного света или астрономическому времени;
• DALI (Digital Addressable Lighting Interface) – цифровой протокол адресного управления, позволяющий раздельно регулировать каждый светильник или группу, интегрировать систему с пожарной автоматикой (аварийный режим) и АИИС ТУЭ;
• KNX/BACnet – интеграция системы освещения в единую BMS здания вместе с HVAC, охранными системами и АСКУЭ;
• Многосценарное управление – предустановленные световые сцены для разных режимов работы помещения (переговоры, презентация, уборка, полная яркость).

Нормативная база проектирования освещения

Системы освещения зданий проектируются в соответствии со следующими основными нормативными документами:

• СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95*, с изменениями) – главный нормативный документ, определяющий нормируемые параметры освещения для всех типов помещений и объектов;
• ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий» – нормы освещённости для рабочих мест с постоянным пребыванием людей;
• СанПиН 2.2.4.3359-16 – санитарно-гигиенические требования к освещению рабочих мест, в том числе ограничение пульсации;
• ГОСТ Р 21.608-2014 «СПДС. Правила выполнения рабочей документации внутреннего электрического освещения» – требования к оформлению РД;
• ГОСТ Р 57256-2016 – уличное освещение дорог и прилегающих территорий;
• ГОСТ Р 58635-2019, ГОСТ Р МЭК 60598 – требования к светильникам и осветительным установкам;
• ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» – в части состава ПД.

Почему строительные компании выбирают АЮ-Проект для проектирования освещения?

Проект освещения – один из разделов, который нередко отдают «последнему» подрядчику или делают формально. Именно это приводит к замечаниям экспертизы по несоответствию освещённости нормам и к переделкам после сдачи. АЮ-Проект подходит к освещению как к инженерному разделу с полноценным расчётом, обоснованием выбора оборудования и документацией, которая проходит проверку с первого раза.

Светотехнический расчёт в специализированном ПО – не упрощённый формульный расчёт, а компьютерная модель с визуализацией распределения освещённости, которую можно передать заказчику для понимания световой среды ещё до монтажа.

Подбор под бюджет и задачи. Мы не навязываем конкретного производителя и предлагаем варианты с обоснованием технических и экономических параметров – паспортная мощность, реальная светоотдача, ресурс и TCO.

Интеграция с другими разделами. Осветительные щиты проектируются в связке с силовым оборудованием; аварийное освещение – с системами пожарной безопасности; управление – с BMS и АИИС ТУЭ.

Фиксированные сроки и стоимость – в договоре, без пересмотра в процессе работы.

Стоимость и порядок заказа проекта освещения

Стоимость разработки ПД и РД определяется индивидуально: тип и площадь объекта, количество зон с разными требованиями к освещённости, наличие архитектурного или спортивного освещения, сложность системы управления. Ориентировочный расчёт – через онлайн-калькулятор на сайте.

Для получения точного коммерческого предложения оставьте заявку: укажите тип и назначение объекта, площадь, наличие исходных данных (архитектурные решения, задание на технологию). Прикрепите имеющиеся документы – это ускорит формирование предложения. Первичная консультация бесплатна; работаем по всей России дистанционно.
