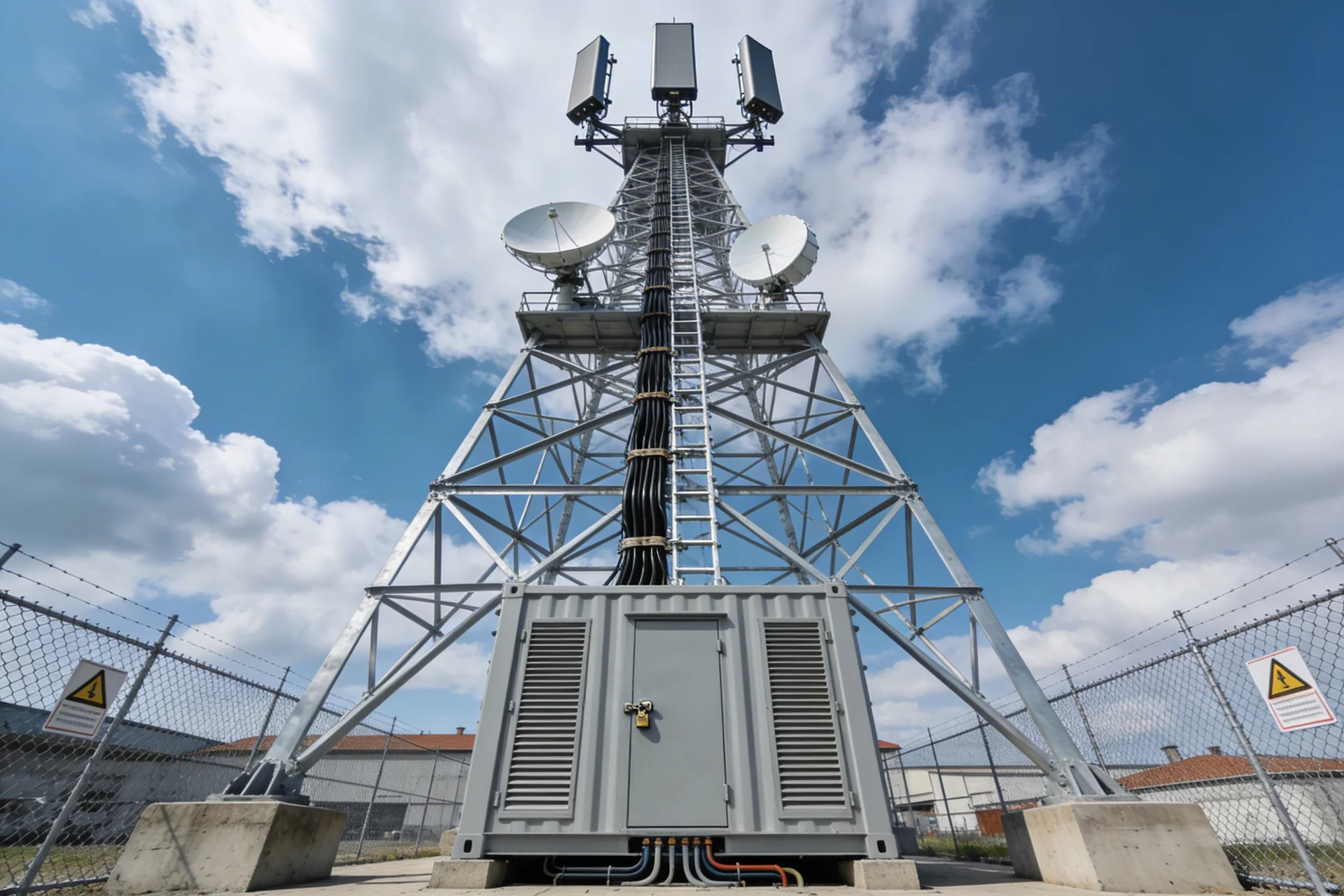

Проектирование базовых станций сотовой связи

Почему неправильно выбранная площадка для базовой станции приводит к многолетним проблемам с покрытием?

Базовая станция - это не просто мачта с антеннами: это точно позиционированный радиоузел, параметры которого рассчитываются в совокупности с соседними объектами сети, рельефом местности, плотностью застройки и прогнозируемым трафиком. Ошибка при выборе площадки и расчёте высоты подвеса антенн ведёт к интерференции с соседними секторами, «дырам» в покрытии в ключевых зонах обслуживания и перегрузке соседних БС из-за смещения абонентской нагрузки. Переместить уже смонтированную башню или перепроектировать систему крепления антенн - это не только технически сложно, но и влечёт повторный цикл согласований.

АЮ-Проект проектирует базовые станции сотовой связи для операторов связи, промышленных предприятий, объектов добычи и транспортной инфраструктуры. Мы разрабатываем ПД и РД на основе полноценного радиопланирования, инженерных изысканий и расчёта несущих конструкций - так, чтобы станция обеспечивала проектные параметры покрытия и качества связи с первого дня эксплуатации.

Какие базовые станции мы проектируем?

АЮ-Проект охватывает полный спектр объектов инфраструктуры сотовой связи:

Макросоты (Macro Cell)

Базовые станции с антеннами на высоких мачтах или башнях, обеспечивающие покрытие больших территорий: населённые пункты, межселенные трассы, промышленные зоны, периметры крупных объектов. Стандарты: LTE (4G), LTE-Advanced (4G+), NR (5G Sub-6 GHz). Радиус соты - от 1 до 35 км в зависимости от диапазона и рельефа.

Микросоты и малые соты (Micro/Small Cell)

Станции уплотнения сети в зонах с высокой плотностью абонентов: деловые кварталы, торговые центры, вокзалы, стадионы. Устанавливаются на столбах освещения, фасадах зданий, кровлях. Дополняют макросеть без конкуренции с ней по частоте.

Внутриобъектовые системы (In-Building Solution, IBS)

Система распределённых антенн (DAS - Distributed Antenna System) для обеспечения уверенного покрытия внутри крупных зданий: торговые центры, аэропорты, бизнес-центры класса А, объекты здравоохранения. Сигнал заводится от наружной донорской антенны, распределяется по зданию через оптоволоконный или коаксиальный фидер и переизлучается внутренними антеннами.

Частные корпоративные сети (Private LTE/5G)

Выделенные сети стандарта LTE или 5G NR для промышленных предприятий, нефтегазовых объектов, горнодобывающих предприятий и закрытых территорий с высокими требованиями к надёжности, задержке и безопасности данных. Работают в выделенном частотном диапазоне и изолированы от публичных сетей операторов.

Радиопланирование - основа проекта базовой станции

Радиопланирование - это расчёт параметров сети базовых станций, при котором обеспечиваются нормируемые показатели покрытия, качества сигнала и пропускной способности на всей проектируемой территории. Без него проект БС - это набор строительных чертежей без гарантии результата.

Расчёт зон покрытия выполняется в специализированных ПО (Atoll, Planet, ASSET и их аналоги) с использованием цифровой модели рельефа (ЦМР) и цифровой модели застройки (ЦМЗ). Для каждой позиции БС рассчитываются уровень принимаемого сигнала (RSRP), отношение сигнал/шум+помехи (SINR) и достижимая скорость передачи данных в каждой точке зоны обслуживания.

Выбор частотного диапазона определяется доступными полосами частот оператора и требованиями объекта: диапазоны 700–900 МГц обеспечивают наибольший радиус соты и хорошее проникновение в здания; диапазоны 1800–2600 МГц - увеличенную ёмкость сети; диапазоны 3.4–3.8 ГГц (5G) - максимальную пропускную способность на коротких дистанциях.

Расчёт частотно-территориального планирования (ЧТП) - распределение частот и кодов между секторами соседних базовых станций для минимизации взаимной интерференции. Это ключевой параметр, от которого зависит реальная скорость передачи данных абонентам на границе зоны обслуживания.

Параметры наклона и азимута антенн - точные значения горизонтального азимута (в градусах) и вертикального наклона (mechanical tilt и electrical tilt) для каждого сектора каждой БС, обеспечивающие заданные границы соты и минимальные утечки излучения в нежелательные направления.

Как выбирается площадка для базовой станции?

Выбор площадки - первый и наиболее критичный этап проектирования: именно он определяет качество покрытия, трудоёмкость строительства и объём необходимых согласований. Площадка оценивается одновременно по трём группам критериев.

Радиотехнические критерии: соответствие расчётной позиции из модели радиопланирования; отсутствие экранирующих объектов в направлениях основных секторов; удалённость от соседних БС в пределах нормируемого диапазона (с учётом модели распространения).

Строительно-геотехнические критерии: несущая способность грунтов для фундамента АМС (определяется по результатам инженерно-геологических изысканий); состояние кровли или несущих конструкций здания при размещении на кровле; ветровой район и гололёдный район в соответствии с картами СП 20.13330.2017 - для расчёта нагрузок на АМС.

Правовые и административные критерии: возможность оформления прав на площадку (аренда, сервитут); расстояние до жилых зданий, школ, детских дошкольных учреждений и медицинских организаций с точки зрения санитарно-эпидемиологических требований к электромагнитным полям; наличие ограничений по высоте сооружений (приаэродромные территории, ГИКОД).

Антенно-мачтовые сооружения (АМС): какой тип выбрать?

АМС - это опорная конструкция для размещения антенн и, в ряде случаев, радиооборудования. Выбор типа АМС определяется высотой подвеса антенн, ветровым районом, геологией площадки и условиями размещения.

Мачты связи - решётчатые металлоконструкции с оттяжками из стального троса; высота от 30 до 120 м. Требуют площадки с достаточным радиусом для крепления оттяжек (0,6–0,7 высоты мачты). Экономичнее башен при той же высоте; при этом оттяжки существенно ограничивают возможность застройки прилегающей территории.

Башни связи - свободностоящие решётчатые или трубчатые металлоконструкции без оттяжек; высота от 20 до 90 м. Занимают меньшую площадь; предпочтительны в стеснённых условиях. Стоимость выше, чем у мачт аналогичной высоты.

Кровельные конструкции - стальные рамы, мачты или флагштоки на кровле зданий. Применяются в городской застройке, где строительство отдельностоящих АМС невозможно или нецелесообразно. Обязательно проводится обследование несущих конструкций здания для подтверждения возможности восприятия дополнительных нагрузок.

Малогабаритные опоры и столбовые конструкции - применяются для размещения малых сот и микросот на существующих опорах освещения, контактной сети, специализированных столбах. Нагрузочный расчёт подтверждает допустимость навески дополнительного оборудования.

Проект АМС разрабатывается в составе ПД по требованиям СП 20.13330.2017, СП 16.13330.2017, ГОСТ 24544-81 и включает расчёт несущей способности конструкции под комбинированные нагрузки (ветер, гололёд, вес оборудования) и проект фундамента по данным инженерно-геологических изысканий.

Контейнер связи и электроснабжение базовой станции

Телекоммуникационный контейнер (или шкаф наружной установки) - это защитный блок, в котором размещается блок обработки сигналов основной полосы частот (или базовый блок), источники электропитания, аккумуляторные батареи резервного питания и система климат-контроля. Правильно спроектированный контейнер - это не «будка», а инженерный объект с нормируемыми параметрами.

Электроснабжение базовой станции проектируется от ближайшей точки подключения к электрическим сетям: как правило, от ТП или опоры ВЛ 0,4 кВ. Потребляемая мощность типовой макросоты - 3–8 кВт; нагрузочный расчёт определяет необходимое сечение кабеля и номинал защитной автоматики. Проектируется отдельная точка учёта электроэнергии (АСКУЭ).

Резервное электроснабжение является обязательным элементом для станций с требованием доступности сети выше 99,9%. Решения:

• аккумуляторные батареи в контейнере (автономность 4–8 часов при типовой нагрузке);
• дизельный генератор (ДГУ) - для удалённых объектов без стабильного сетевого питания или при требовании автономности более 8 часов;
• комбинированная схема: АКБ для мгновенного резервирования + ДГУ для длительной автономии.

Система климат-контроля обеспечивает температурный режим в контейнере в диапазоне +5…+40°C при наружных температурах от −60°C (районы Крайнего Севера) до +45°C. Тепловой расчёт определяет мощность кондиционирования, необходимость обогрева и тип вентиляционной системы.

Санитарно-эпидемиологическое обоснование: почему без него нет разрешения?

Санитарно-эпидемиологическое заключение (СЭЗ) - обязательный документ для ввода базовой станции в эксплуатацию. Оно подтверждает, что уровни электромагнитного поля (ЭМП) в жилых зонах, на территориях дошкольных и школьных учреждений и в местах пребывания людей не превышают нормируемых значений СанПиН 1.2.3685-21.

В составе проекта выполняется расчёт санитарно-защитной зоны (СЗЗ) для каждой антенны каждого сектора: определяется пространственная область, внутри которой уровень ЭМП превышает допустимый, и подтверждается, что в этой зоне отсутствуют места постоянного пребывания людей. Расчёт выполняется по методике СанПиН 1.2.3685-21 с учётом суммарной мощности всех передатчиков и диаграмм направленности антенн.

При несоответствии выявляется на стадии ПД - и параметры (высота подвеса, мощность, наклон антенн) корректируются до выдачи задания на строительство, а не после замеров надзорного органа.

Что входит в состав ПД и РД на базовую станцию?

Документация разрабатывается в соответствии с ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию», СП 78.13330.2012 и отраслевыми нормами операторов связи.

Стадия ПД включает:

• пояснительную записку с описанием принятых проектных решений;
• результаты радиопланирования (карты покрытия, ЧТП, параметры антенн);
• схему электроснабжения с расчётом нагрузок и резервирования;
• план размещения АМС и контейнера на площадке;
• расчёт санитарно-защитной зоны;
• раздел охраны окружающей среды.

Стадия РД содержит:

• чертежи АМС (общий вид, узлы крепления, навесное оборудование) с расчётом конструкций под нормативные нагрузки;
• проект фундамента АМС по данным геологических изысканий;
• план площадки с привязкой к координатам, ограждением и благоустройством;
• монтажные схемы контейнера (размещение оборудования, кабельные лотки, климат-контроль);
• схему электроснабжения и ввода питания с расположением АВР и АСКУЭ;
• схему резервного электроснабжения (АКБ / ДГУ);
• схему заземления и молниезащиты по СП 153.13130 и СО 153-34.21.122-2003;
• схему транспортной сети (бэкхол): ВОЛС или РРЛ до ближайшего узла агрегации;
• спецификации оборудования и материалов;
• ведомость объёмов работ.

Нормативная база проектирования базовых станций

• СП 78.13330.2012 «Сооружения связи, проводного вещания и телевидения» - основной свод правил для объектов связи, включая базовые станции;
• СП 16.13330.2017 «Стальные конструкции» - расчёт металлоконструкций АМС;
• СП 20.13330.2017 «Нагрузки и воздействия» - расчёт ветровых и гололёдных нагрузок;
• СП 22.13330.2016 «Основания зданий и сооружений» - проектирование фундаментов АМС;
• СанПиН 1.2.3685-21 - допустимые уровни электромагнитных полей; расчёт СЗЗ базовых станций;
• 3GPP TS 38.104 (5G NR) / TS 36.104 (LTE) - технические параметры базовых станций;
• СО 153-34.21.122-2003 - молниезащита объектов связи;
• ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию».

Стоимость и порядок заказа

Стоимость разработки ПД и РД зависит от типа БС (макросота, малая сота, IBS), типа и высоты АМС, наличия геологических изысканий, состава систем электроснабжения и резервирования, а также числа проектируемых объектов (при серийном проектировании для операторов связи предусмотрено снижение стоимости). Ориентировочный расчёт - через онлайн-калькулятор на сайте.

Для получения точного коммерческого предложения оставьте заявку: укажите тип объекта, стандарт (LTE/5G/Private LTE), ориентировочное расположение и имеющиеся исходные данные. Первичная консультация бесплатна; работаем по всей России дистанционно.
