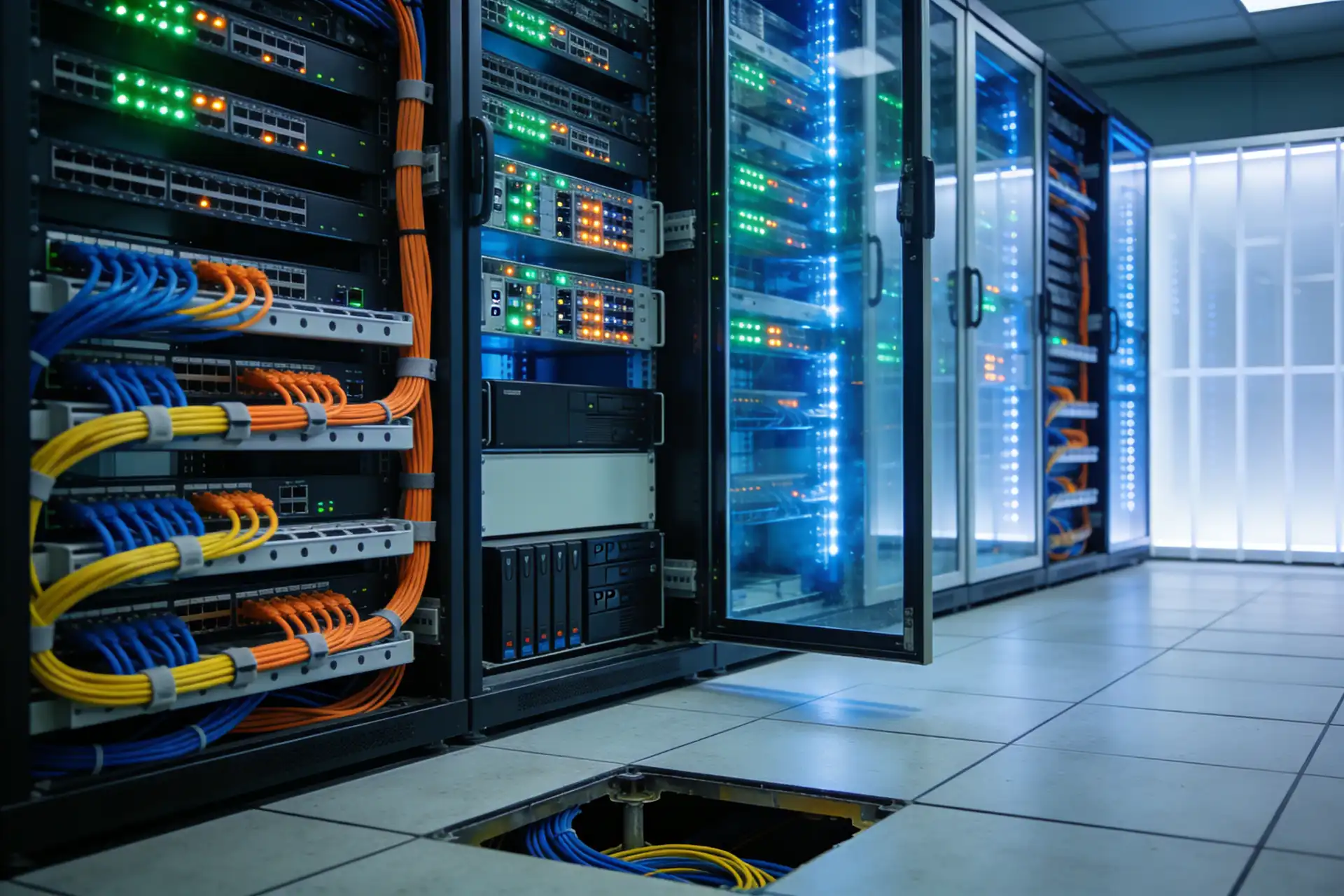

Проектирование сетей связи

Почему сети связи — это не последний пункт в проекте здания, а его коммуникационный фундамент?

Слаботочные системы и сети связи принято согласовывать «после всего» - когда здание уже скомпоновано, кабельные шахты заняты силовыми трассами, а серверная комната переехала в угол подсобного помещения. Именно такой порядок приоритетов приводит к кабельным трассам вдоль потолков общих коридоров, к базовой станции сотовой связи, установленной без согласования с радиочастотной службой, и к ЛВС, пропускная способность которой исчерпана в первые два года эксплуатации. Сеть связи, спроектированная параллельно с остальными инженерными разделами, обходится в разы дешевле, чем сеть, дорабатываемая после ввода объекта.

АЮ-Проект выполняет полный цикл проектирования сетей связи - от ВОЛС и магистральной инфраструктуры до ЛВС, беспроводных сетей, базовых станций и систем ВЧ-связи. Мы разрабатываем ПД и РД по всем подразделам раздела «Сети связи» для объектов жилого, коммерческого, промышленного и инфраструктурного назначения - с опытом реализованных проектов для РЖД, ПАО «Россети Сибири», ФСК, НТЭК и ряда органов государственной власти субъектов Российской Федерации.

Что входит в раздел «Сети связи» проектной документации?

Подраздел «Сети связи» является обязательным к разработке в составе ПД капитального строительства в соответствии с требованиями ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию». В зависимости от назначения объекта и задания на проектирование раздел может включать от одного до нескольких десятков подсистем. Основополагающий нормативный документ - СП 134.13330.2022 «Системы электросвязи зданий и сооружений. Основные положения проектирования» — определяет состав, архитектуру и технические требования к каждой из них.

АЮ-Проект проектирует следующие виды сетей и систем связи:

Волоконно-оптические линии связи (ВОЛС)

ВОЛС - это транспортная основа любой современной коммуникационной инфраструктуры: магистральные линии передачи данных между зданиями одного комплекса, подключение объекта к сетям операторов связи, межэтажные вертикальные стояки с пропускной способностью, которая не ограничивает рост нагрузки на горизонте 10–15 лет. Мы проектируем ВОЛС любой конфигурации: подземные кабельные линии в трубах ПНД, подвесные кабели на опорах или фасадах, кабельные вводы в здания и коммутационные пространства оптических распределительных шкафов (ОРШ). Разрабатываем ПД и РД в соответствии с отраслевыми нормами Минцифры, ГОСТ Р и стандартами МЭК 11801 в части оптических магистралей.

Структурированные кабельные системы (СКС)

СКС - универсальная кабельная инфраструктура здания, обеспечивающая передачу данных, голоса и видео по единой стандартизированной физической среде. Грамотно спроектированная СКС сокращает время и стоимость переконфигурирования сети при изменении планировки или назначения помещений — что критично для арендных офисных и торговых объектов. Проектируем системы категорий 5е, 6, 6A, 7 и 8 в соответствии с ISO/IEC 11801, ГОСТ Р ИСО/МЭК 11801 и TIA-568; подбираем активное и пассивное оборудование с учётом текущих и перспективных нагрузок, выполняем расчёт трасс, описание кроссовых пространств и узлов ввода.

Локально-вычислительные сети (ЛВС)

ЛВС - это активный уровень передачи данных, который строится поверх физической инфраструктуры СКС или ВОЛС: коммутаторы, маршрутизаторы, межсетевые экраны, серверные стойки и системы управления сетью. Проектируем ЛВС любой топологии и масштаба - от корпоративных сетей офисного здания до распределённых промышленных сетей с жёсткими требованиями к задержке и отказоустойчивости. Разрабатываем схемы топологии, сегментирования VLAN, резервирования каналов и логику взаимодействия с другими инженерными системами здания.

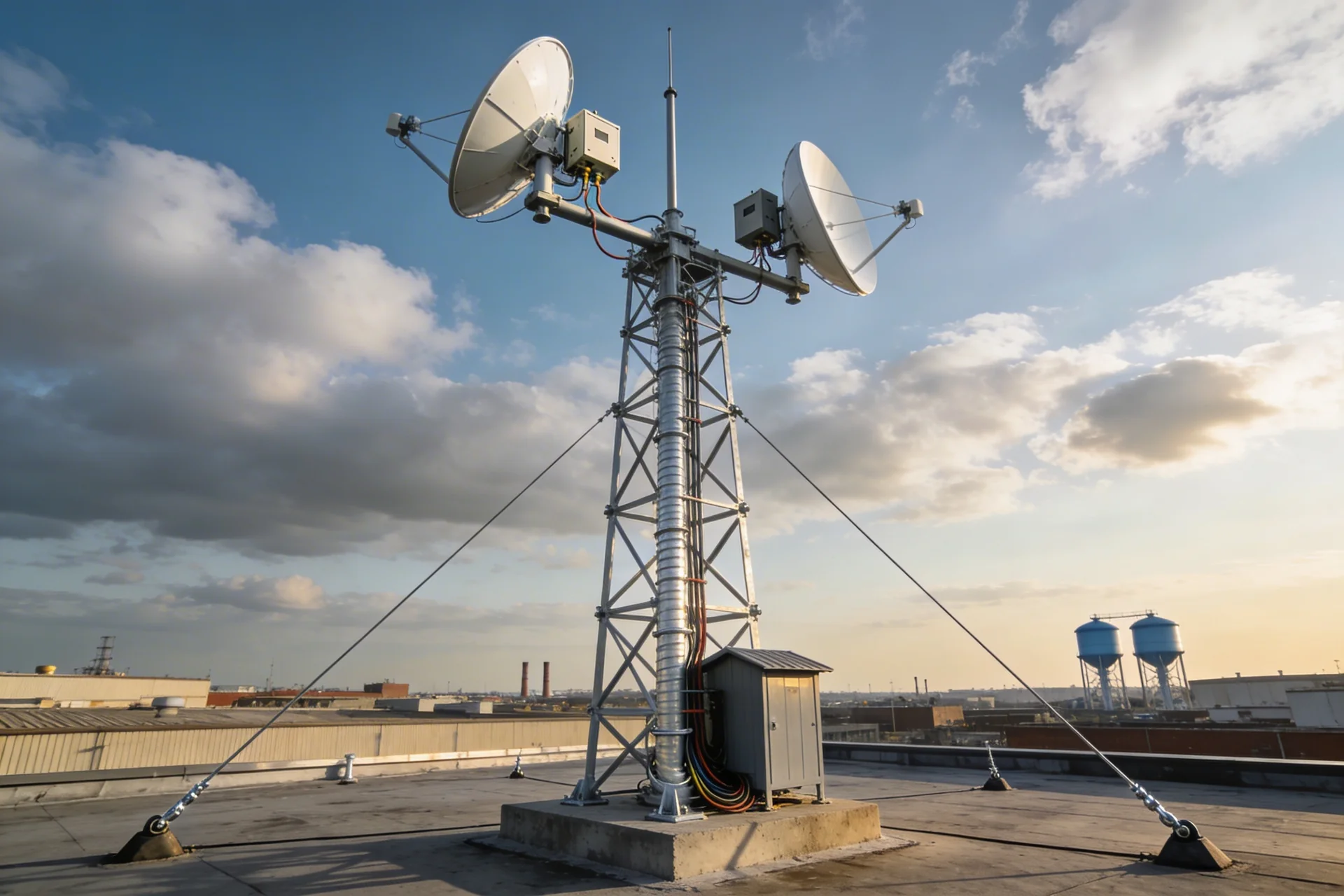

Системы оповещения и радиофикации

Системы оповещения и радиофикации (РРЛ) обеспечивают трансляцию экстренных и служебных сообщений в штатном и аварийном режимах работы. Для объектов, подпадающих под требования технических регламентов пожарной безопасности, наличие системы оповещения и управления эвакуацией (СОУЭ) является обязательным. Мы проектируем системы проводной радиотрансляции, речевого оповещения и музыкального вещания с учётом зонирования объекта, уровней звукового давления по ГОСТ Р 53325 и требований к интеграции с противопожарной автоматикой.

Беспроводные сети связи

Беспроводная сеть в коммерческом или производственном здании - это не просто Wi-Fi с точками доступа в каждом помещении. Это спроектированная радиочастотная среда с нормируемым покрытием, рассчитанной нагрузкой на точку доступа и управляемой политикой доступа. Особую сложность представляют объекты с металлоконструкциями, стеклом с напылением, плотной застройкой или жёсткими требованиями к безопасности — там без радиочастотного расчёта и моделирования покрытия результат непредсказуем. Проектируем Wi-Fi 6/6E-инфраструктуру, Indoor-LTE и частные беспроводные сети для производств, а также системы централизованного управления беспроводной сетью.

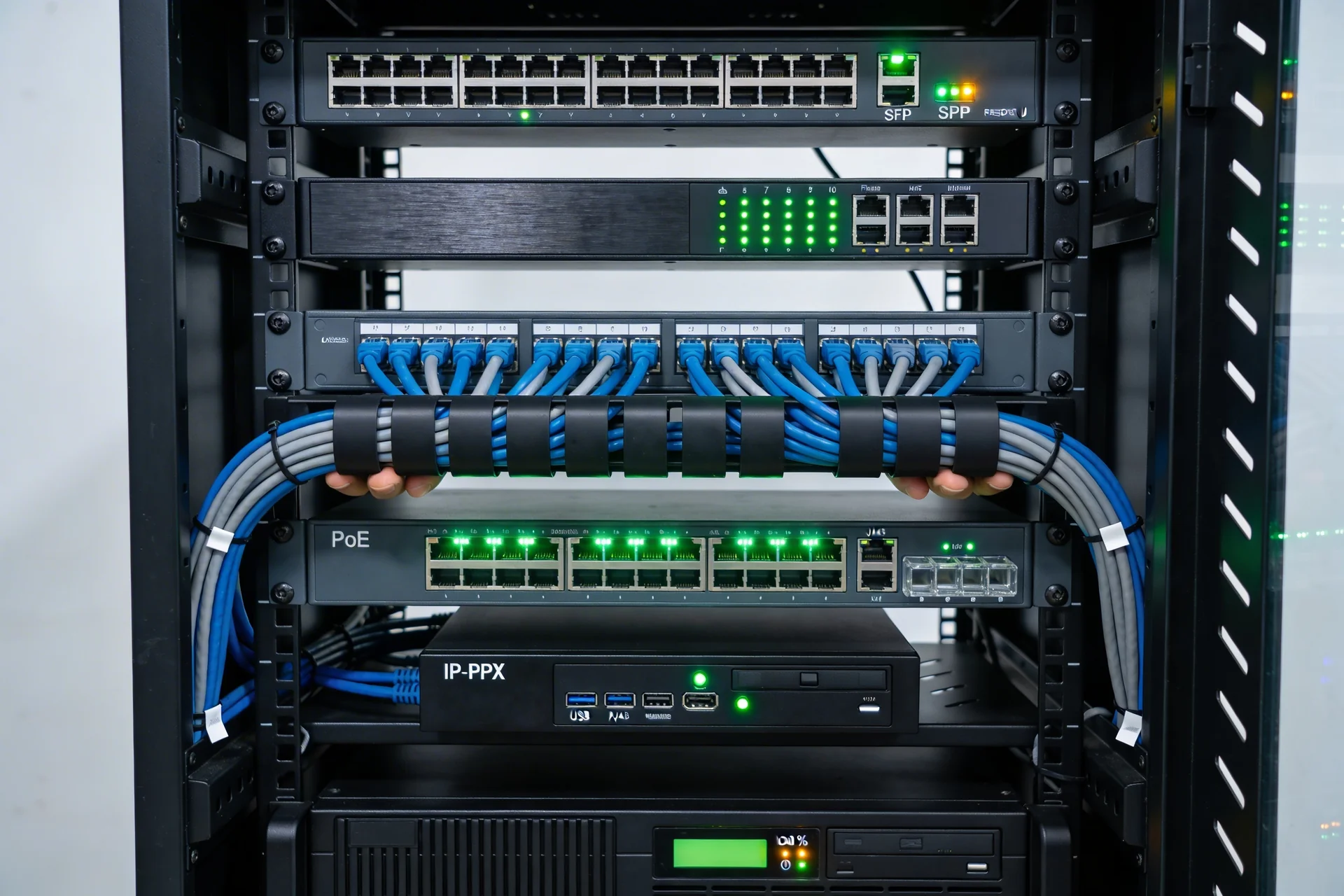

Телефонная связь и интернет

Подключение объекта к сетям связи общего пользования (ССОП) и организация внутренней телефонии - обязательный подраздел сетей связи для большинства объектов капитального строительства. Мы разрабатываем технические решения по присоединению к операторам связи в соответствии с выданными техническими условиями, проектируем IP-АТС, системы унифицированных коммуникаций (UC), мультисервисные сети и решения для организации конференц-связи. Документация формируется в полном соответствии с требованиями СП 134.13330.2022 и техническими условиями оператора.

Базовые станции сотовой связи

Проектирование объектов размещения базовых станций (БС) сотовой связи - отдельное инженерное направление с требованиями к согласованию с Роскомнадзором и ФГУП «Главный радиочастотный центр». Ненадлежащая документация на объект размещения БС - одна из ключевых причин задержки ввода в эксплуатацию. Мы выполняем полный комплект ПД и РД на строительство и реконструкцию объектов размещения базовых станций, включая антенно-мачтовые сооружения (АМС), фидерные тракты и инфраструктуру электроснабжения и климатизации.

ВЧ-связь

ВЧ-связь (высокочастотная связь по линиям электропередачи) - специализированное инженерное направление, применяемое прежде всего в электроэнергетике для технологической связи между диспетчерскими пунктами, релейной защиты и телемеханики. Проектирование ВЧ-связи выполняется по отраслевым нормативным документам и требует специализированных компетенций в части аппаратуры ВЧ-каналов, высокочастотных заградителей, конденсаторов связи и фильтров присоединения. АЮ-Проект имеет практический опыт проектирования ВЧ-систем для объектов электросетевого комплекса.

Как строится архитектура сети связи «с нуля»?

Правильно спроектированная архитектура сети создаётся не от оборудования к схемам, а от задачи к физической реализации — в четыре последовательных шага.

Шаг 1. Анализ требований и задание на проектирование. На этом этапе определяются состав подсистем связи, требования к пропускной способности, отказоустойчивости, безопасности и перспективе масштабирования. Результат — согласованное техническое задание, которое становится основой для всех последующих инженерных решений.

Шаг 2. Разработка топологии и архитектурной схемы. Определяются иерархия сети (ядро, дистрибуция, доступ), точки присоединения к внешним операторам, размещение серверных и кроссовых помещений, магистральные направления ВОЛС и СКС. На этом этапе формируются принципиальные схемы, которые согласуются со смежными разделами ПД - особенно с кабельными трассами силового оборудования.

Шаг 3. Детализация до уровня оборудования и кабельного журнала. Подбирается активное и пассивное оборудование, рассчитываются кабельные трассы, компонуются кроссовые и серверные пространства. Этот уровень детализации - уровень РД - позволяет монтажной организации перейти к закупке и монтажу без дополнительных согласований.

Шаг 4. Согласование с операторами связи и регуляторами. При необходимости мы сопровождаем получение технических условий операторов связи, а также согласование документации в Роскомнадзоре — для объектов с БС или системами СОУЭ.

Для каких объектов мы проектируем сети связи?

В строительном B2B коммуникационная инфраструктура нужна в той или иной конфигурации для любого объекта — вопрос лишь в её составе и глубине.

• Жилые комплексы - домофонная система, СОУЭ, ВОЛС-магистраль между секциями, ЛВС для систем управления и диспетчеризации;
• Офисные и бизнес-центры - СКС, ЛВС, Wi-Fi, IP-телефония, конференц-связь, подключение арендаторов к операторам;
• Торговые и торгово-развлекательные центры - сети передачи данных, проводное и беспроводное покрытие, система оповещения, кассовые сети, сети видеонаблюдения как часть инфраструктуры СКС/ЛВС;
• Промышленные предприятия - промышленные ЛВС с разделением корпоративного и технологического сегментов, ВОЛС между цехами и зданиями, ВЧ-связь и диспетчерские системы;
• Логистические и складские комплексы - ЛВС для WMS-систем, беспроводные сети для терминалов сбора данных, ВОЛС-магистрали;
• Объекты электроэнергетики и транспортной инфраструктуры - ВЧ-связь, технологическая телефония, АМС базовых станций и системы СОУЭ.

Нормативная база для проектирования сетей связи

Проектирование выполняется в соответствии со следующими основными документами:

• СП 134.13330.2022 «Системы электросвязи зданий и сооружений. Основные положения проектирования» — главный свод правил, определяющий состав систем связи и требования к ПД;
• ГОСТ Р ИСО/МЭК 11801, ISO/IEC 11801 - требования к структурированным кабельным системам;
• ГОСТ Р 53325 - технические средства пожарной автоматики, в части требований к СОУЭ;
• ГОСТ Р 21.1101-2020 - основные требования к оформлению ПД и РД;
• ГОСТ Р 53111-2008 - устойчивость функционирования телефонной сети;
• Федеральный закон № 126-ФЗ «О связи» — в части требований к присоединению к ССОП;
• ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» — обязательность подраздела «Сети связи» в составе ПД;
• нормативные документы Минцифры России, Роскомнадзора и отраслевые стандарты операторов связи — в части технических условий на присоединение и требований к объектам размещения БС.

Стоимость и порядок заказа проектирования сетей связи

Стоимость разработки ПД и РД определяется составом подсистем, типом и масштабом объекта, перечнем систем связи, которые входят в задание на проектирование. Ориентировочный расчёт - через онлайн-калькулятор на сайте. Точное коммерческое предложение формируется бесплатно после анализа технического задания и исходных данных.

Для начала работы оставьте заявку: укажите тип и назначение объекта, площадь, регион и имеющиеся исходные данные - архитектурные решения, задание на технологию, ТУ операторов связи. Наш инженер свяжется с вами в течение рабочего дня. Работаем по всей России дистанционно.
