Система кондиционирования

Что входит в проектирование систем кондиционирования?

Проектирование СКВ разрабатывается в составе подраздела ИОС 5.4 «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» согласно Постановлению Правительства РФ № 87 от 16.02.2008 (ред. 2023). Две стадии – ПД для прохождения экспертизы и РД для монтажа и ПНР – различаются степенью детализации и составом документов.

Стадия ПД включает:

• Пояснительную записку с обоснованием выбранной схемы кондиционирования, описанием принятых технических решений и параметров расчётного микроклимата по ГОСТ 30494-2011 и СанПиН 1.2.3685-21
• Расчёт тепловой нагрузки на систему кондиционирования: теплопоступления через ограждающие конструкции, от солнечной радиации, от людей, освещения и оборудования по методике СП 60.13330.2020 Приложение А
• Обоснование выбора типа СКВ (сплит, мультисплит, VRF/VRV, чиллер-фанкойл, центральный кондиционер) с технико-экономическим сравнением вариантов
• Принципиальные схемы холодоснабжения: магистрали хладагента или хладоносителя, схему расстановки наружных и внутренних блоков (для VRF) или чиллера, фанкойлов и насосной группы
• Схему холодоснабжения с гидравлическими параметрами (для систем чиллер-фанкойл)
• Задания смежным разделам: КР (нагрузки от наружных блоков, чиллеров), ЭО (мощности, категория надёжности), АС/АД (алгоритмы управления, интеграция в BMS)
• Раздел энергоэффективности: обоснование сезонных коэффициентов EER и SCOP, сравнение с базовым вариантом

Стадия РД содержит:

• Рабочие чертежи трасс трубопроводов хладагента или хладоносителя на планах М 1:50, аксонометрические схемы
• Спецификации оборудования: наружные и внутренние блоки VRF/мультисплит с подбором по тепловой нагрузке каждого помещения, чиллеры, фанкойлы, насосные группы, расширительные баки, теплообменники
• Монтажные схемы: узлы прохода трубопроводов через конструкции, крепление наружных блоков с виброизоляцией, дренажные системы
• Схемы автоматики управления СКВ: алгоритмы работы в режимах охлаждения, нагрева и вентиляции, таблицы сигналов для BMS или централизованного управления
• Ведомости объёмов работ, сводные ведомости оборудования и трубопроводов
• Программы и методики пусконаладочных работ (ПНР) по системам кондиционирования

Сравнение стадий ПД и РД для систем кондиционирования

Какие системы кондиционирования применяются в зависимости от типа объекта?

Выбор схемы СКВ – ключевое проектное решение, от которого зависят капитальные затраты, эксплуатационные расходы и удобство управления на весь срок службы здания. АЮ-Проект подбирает тип системы по результатам расчёта тепловой нагрузки, анализа архитектурных решений и требований к управлению микроклиматом в каждой зоне.

• Сплит-системы и мультисплит-системы – применяются для отдельных помещений или небольших объектов площадью до 300–500 м²; простые в монтаже, не требуют машинного отделения; не обеспечивают подачу свежего воздуха и требуют отдельной системы вентиляции

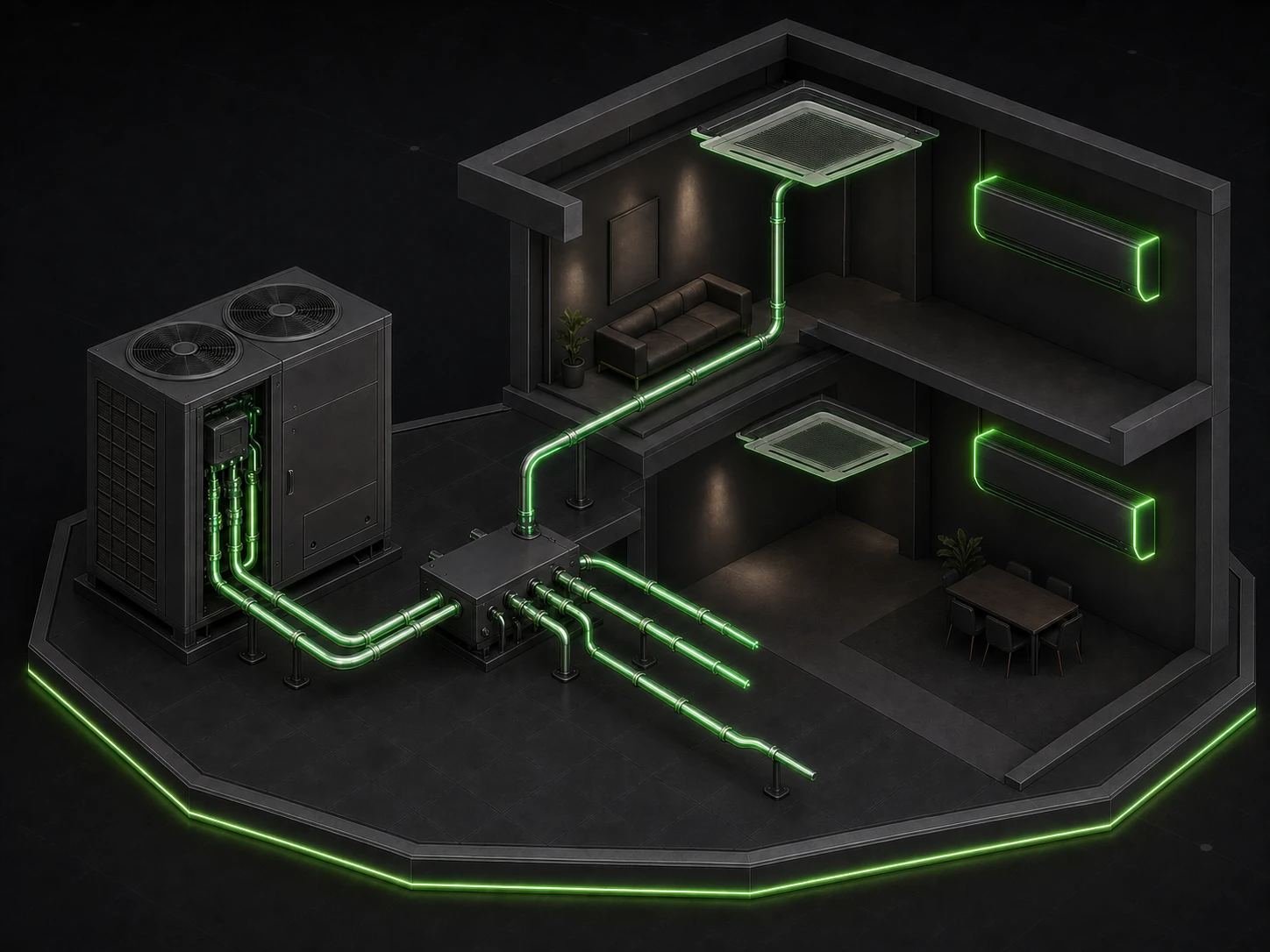

• Мультизональные VRF/VRV-системы – наиболее распространённое решение для офисных, гостиничных и торговых зданий площадью 500–5 000 м²; одна наружная ветвь обслуживает до 64 внутренних блоков разного типа (настенные, кассетные, канальные, напольные); длина трасс хладагента – до 165 м, перепад высот – до 90 м; коэффициент совместной работы до 1,3 позволяет снизить суммарную мощность наружных блоков
• Системы чиллер-фанкойл – оптимальны для крупных объектов площадью от 3 000 м²: офисных центров, гостиниц, ТРЦ; теплоноситель (вода или водогликолевая смесь) распределяется насосами, фанкойлы устанавливаются в каждом помещении; гибкость конфигурации практически не ограничена; требуют машинного отделения для чиллера и насосной группы
• Центральные кондиционеры (ЦК) – обеспечивают обработку воздуха (охлаждение, нагрев, увлажнение, фильтрация) в составе приточной установки; применяются в торговых залах, зрительных залах, производственных помещениях; не дают индивидуального регулирования по зонам без дополнительных VAV-клапанов
• Прецизионные кондиционеры – для серверных комнат и ЦОД: поддерживают температуру с точностью ±0,5 °C, обеспечивают круглосуточный режим работы 24/7 при теплоизбытках до 100 кВт/м²

Как выполняется расчёт тепловой нагрузки на систему кондиционирования?

Расчёт тепловой нагрузки – фундамент проекта СКВ: он определяет мощность оборудования и, следовательно, всю стоимость системы. Занижение нагрузки ведёт к перегреву помещений, завышение – к избыточным капитальным затратам и частым пусковым циклам, сокращающим ресурс компрессора.

АЮ-Проект выполняет расчёт тепловой нагрузки по следующим составляющим в соответствии с СП 60.13330.2020 Приложение А:

• Теплопоступления через ограждающие конструкции – определяются по разности температур наружного и внутреннего воздуха, площади и термическому сопротивлению конструкций с учётом ориентации фасадов по СП 131.13330.2020
• Теплопоступления от солнечной радиации – через остекление с учётом ориентации, типа стекла, солнцезащитных устройств и широты строительства; один из ключевых факторов для южных и юго-западных фасадов с большой площадью остекления
• Теплопоступления от людей – по нормативным значениям явной и полной теплоотдачи на человека в зависимости от вида деятельности (покой, офисная работа, физический труд) по ГОСТ 30494-2011
• Теплопоступления от освещения и оборудования – от светильников (доля, переходящая в теплоту), серверов, технологического оборудования; особенно значимы для ЦОД и производственных объектов
• Теплопоступления от приточного воздуха – в зданиях с совмещёнными системами ОВ и кондиционирования приточный воздух в тёплый период несёт дополнительную тепловую нагрузку, которая распределяется между системами вентиляции и СКВ
• Итоговый подбор оборудования – по результатам расчёта АЮ-Проект формирует техническое задание на подбор оборудования с указанием холодопроизводительности, диапазона температур хладоносителя и класса энергоэффективности

Типичные ошибки проектирования систем кондиционирования

Значительная часть претензий к системам кондиционирования в уже эксплуатируемых зданиях – результат ошибок, допущенных именно на этапе ПД, а не в ходе монтажа. АЮ-Проект исключает их за счёт обязательного двойного нормоконтроля расчётов и BIM-координации.

• Занижение теплопоступлений от солнечной радиации – наиболее частая ошибка для остеклённых офисных фасадов; при расчёте без учёта ориентации здания нагрузка на СКВ занижается на 20–35%, что приводит к перегреву в летний период
• Не учитывается теплоотдача от вентиляторов фанкойлов и прецизионных кондиционеров – мощность вентиляторов является теплоизбытком в помещении; при суммировании нагрузок её пропуск ведёт к недооценке требуемой холодопроизводительности
• Объединение зон с разными режимами в одну VRF-ветвь – северные и южные помещения одного этажа имеют противоположный режим: одни требуют охлаждения, другие нагрева; объединение в одну систему без четырёхтрубной схемы или систем с рекуперацией тепла недопустимо
• Игнорирование ограничений трасс хладагента – превышение нормативной длины трассы VRF-системы (производители ограничивают её 150–165 м) снижает производительность системы и нарушает гарантийные обязательства; АЮ-Проект соблюдает ограничения производителей
• Отсутствие дренажных схем – в РД без детально проработанных дренажных трубопроводов конденсат от внутренних блоков попадает на потолочные конструкции; АЮ-Проект прорабатывает дренаж каждого блока в аксонометрических схемах
• Несогласованность СКВ с вентиляцией – если система кондиционирования и система вентиляции проектируются независимо, тепловые нагрузки дублируются или противоречат друг другу; АЮ-Проект проектирует ОВиК как единый комплекс

Интеграция систем кондиционирования с инженерными системами здания

Система кондиционирования не автономна: её эффективность на 30–40% определяется качеством сопряжения с вентиляцией, отоплением, электроснабжением и автоматизацией. АЮ-Проект проектирует СКВ в связке со всеми смежными разделами с выдачей совместных заданий на стадии ПД.

Интеграция с вентиляцией и отоплением

Для офисных зданий и ТРЦ АЮ-Проект проектирует четырёхтрубные системы фанкойлов, позволяющие одновременно охлаждать одни зоны и отапливать другие – это особенно актуально в межсезонье, когда южные фасады перегреваются, а северные ещё нуждаются в тепле. Тепловой баланс здания рассчитывается совместно по разделам ОВ и СКВ, чтобы исключить конкурентную работу кондиционеров и нагревательных приборов.

Автоматизация и BMS

Управление VRF-системами и чиллерами интегрируется в BMS через протоколы Modbus, BACnet или KNX. АЮ-Проект разрабатывает алгоритмы управления режимами «лето/зима», расписанием работы зон и аварийной блокировкой по сигналу АПС, а также задание на раздел автоматизации (АТХ) с таблицами сигналов для каждого контура СКВ.

Почему выбирают АЮ-Проект для проектирования систем кондиционирования?

АЮ-Проект проектирует СКВ как часть комплексной системы ОВиК: расчёт тепловой нагрузки, выбор схемы, привязка к архитектуре и интеграция с BMS выполняются одной командой, что исключает несогласованность между разделами и замечания экспертизы по смежным решениям.

Конкретные преимущества:

• Допуск СРО на проектирование объектов капитального строительства, включая технически сложные
• Полный расчётный комплект в ПД: тепловая нагрузка по каждому помещению, сравнение схем СКВ, обоснование класса энергоэффективности – без дополнительной оплаты
• BIM-проектирование в Revit и MagiCAD: координация трасс хладагента и хладоносителя со смежными разделами КР, ВК, ЭО, ОВ – коллизии исключаются на стадии ПД, а не на монтаже
• Фиксированная цена договора: стоимость не пересматривается в процессе разработки
• Бесплатные правки по замечаниям экспертизы: корректировки ПД по итогам заключения экспертизы включены в договор
• Опыт на объектах разного масштаба: от серверных комнат с прецизионным кондиционированием до ТРЦ площадью 30 000+ м² с системами чиллер-фанкойл и VRF

Какими нормативами регулируется проектирование систем кондиционирования?

Проектирование СКВ регулируется федеральными сводами правил, санитарными нормами и национальными стандартами в области строительства и микроклимата. Все документы применяются в редакции, действующей на дату разработки ПД.

Актуальный перечень нормативных документов:

• Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» от 30.12.2009 (с изм.) – устанавливает общие требования к инженерным системам, включая СКВ
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003, с Изменениями № 1–5) – основной свод правил, регламентирующий параметры расчётного микроклимата, расчёт тепловой нагрузки, требования к холодоснабжению и оборудованию СКВ
• СП 131.13330.2020 «Строительная климатология» (актуализированная редакция СНиП 23-01-99*) – расчётные параметры наружного воздуха (температура, влажность, солнечная радиация) для тёплого и холодного периодов года
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» – нормируемые значения температуры, влажности и скорости воздуха в обслуживаемой зоне; основа для задания расчётных параметров СКВ
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» – допустимые параметры микроклимата на рабочих местах, нормативные значения для жилых и общественных зданий
• Постановление Правительства РФ № 87 от 16.02.2008 (ред. 2023) «О составе разделов проектной документации» – регламентирует состав подраздела ИОС 5.4 (ОВиК) на стадии ПД, включая холодоснабжение и кондиционирование
• ГОСТ Р 58274-2018 (EN 14511-1–4:2013) «Кондиционеры воздуха, жидкостные охладители и тепловые насосы» – методы испытаний и классификация оборудования, применяемого при проектировании СКВ
• СП 50.13330.2012 «Тепловая защита зданий» – характеристики ограждающих конструкций, используемые при расчёте теплопоступлений в помещения через стены и покрытия
• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» – нормирование параметров воздуха на производственных объектах, определяющее требования к технологическому кондиционированию
• СП 54.13330.2022 «Здания жилые многоквартирные», СП 118.13330.2022 «Общественные здания и сооружения» – специальные требования к микроклимату для МКД и общественных зданий соответственно

Стоимость и сроки проектирования систем кондиционирования

Стоимость и сроки разработки ПД и РД по СКВ определяются факторами, специфичными именно для систем кондиционирования:

• Тип выбранной схемы СКВ – проект VRF-системы, системы чиллер-фанкойл и прецизионного кондиционирования ЦОД принципиально различаются по трудоёмкости расчётов и объёму РД
• Количество зон кондиционирования и внутренних блоков – каждая зона требует отдельного расчёта тепловой нагрузки и подбора оборудования; для VRF-систем – расчёта длин трасс и коэффициента совместной работы
• Наличие машинного отделения – для систем чиллер-фанкойл необходима проработка планировки ИТП/МО, гидравлический расчёт, задания КР и ЭО
• Требования к интеграции с BMS – разработка таблиц сигналов, алгоритмов управления и схем автоматики увеличивает объём РД
• Специальные требования к микроклимату – медицинские объекты, чистые помещения, ЦОД требуют расширенного состава расчётов и согласований
• Стадия проектирования – только ПД, только РД или совмещённая разработка ПД+РД

Ориентировочный расчёт – через онлайн-калькулятор на сайте.

Для подготовки точного коммерческого предложения в заявке необходимо указать: тип и функцию объекта, общую площадь кондиционируемых помещений, предпочтения по схеме СКВ (если есть), наличие машинного отделения или ограничения по размещению наружных блоков, стадию проектирования (ПД, РД или ПД+РД). Первичная консультация бесплатна; работаем по всей России дистанционно.
