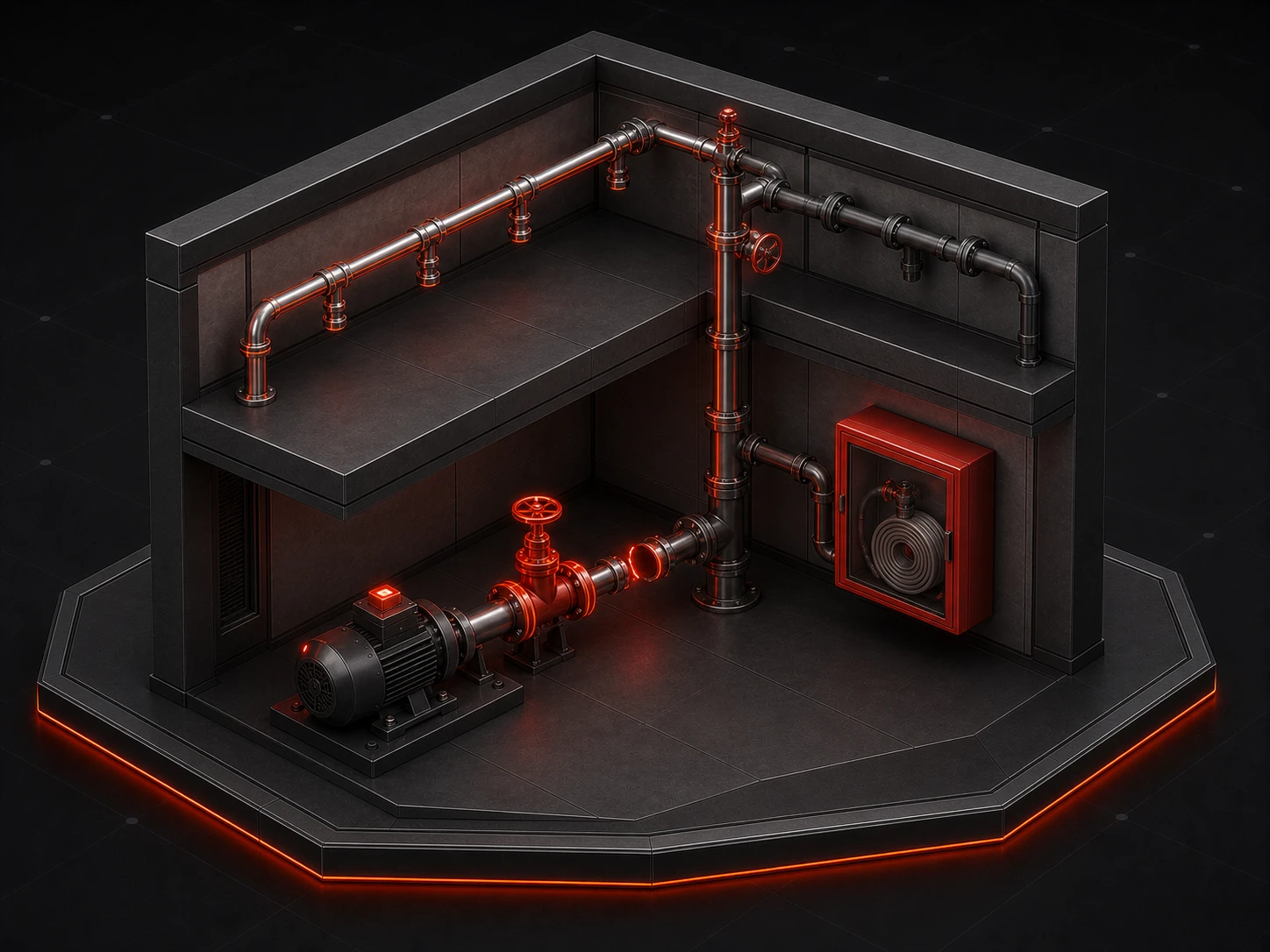

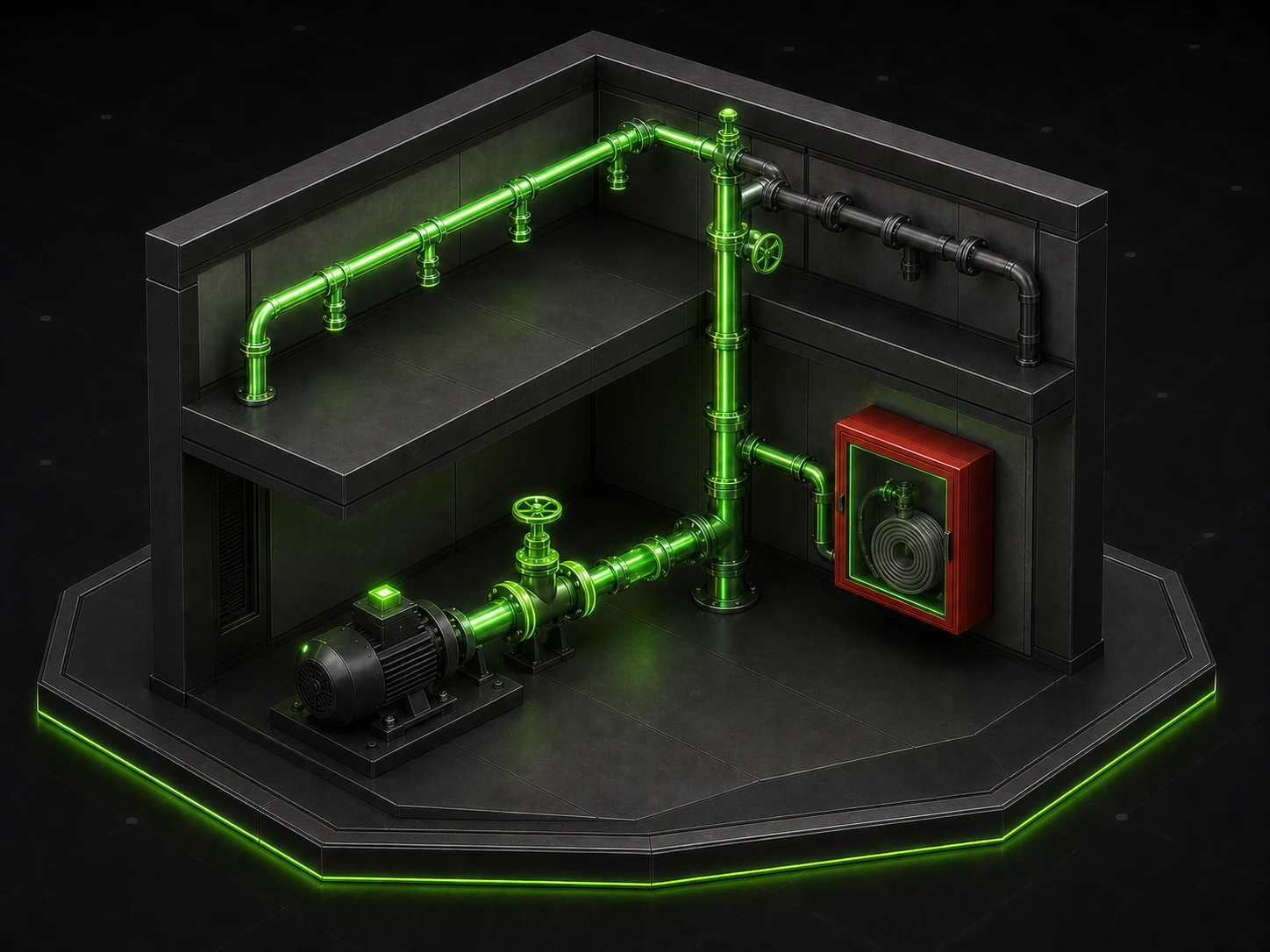

Внутренний противопожарный водопровод

Что входит в проектирование внутреннего противопожарного водопровода?

Проектирование ВПВ охватывает две стадии, ПД и РД, каждая из которых имеет строго регламентированный состав в соответствии с Постановлением Правительства РФ № 87 от 16.02.2008 и ГОСТ Р 21.1101-2020.

Стадия ПД включает:

• пояснительную записку с обоснованием принятых технических решений, расчётом водопотребления на нужды пожаротушения, обоснованием схемы ВПВ (самостоятельный или совмещённый, водозаполненный или воздухозаполненный);
• принципиальную схему ВПВ с указанием зон давления, мест расположения повысительных установок, автоматических водопитателей и пожарных резервуаров;
• схему противопожарного водоснабжения здания и схему обвязки насосов (насосной станции пожаротушения);
• гидравлическую схему ВПВ для размещения в насосной станции;
• расчёт требуемых расходов воды и давлений у диктующих пожарных кранов;
• спецификацию оборудования и материалов;
• задания на разработку смежных разделов (ЭОМ – питание насосов, АПС – сигнал пуска насосов).

Стадия РД содержит:

• рабочие чертежи трубопроводных сетей ВПВ (планы этажей, разрезы, узлы);
• схему трубопроводов ВПВ (аксонометрию или ортогональную проекцию) с маркировкой диаметров, уклонов, отметок;
• монтажные схемы насосной станции пожаротушения, обвязки насосов, размещения гидропневмобака или водонапорного бака;
• схемы подключения пожарных шкафов, расстановки пожарных кранов (ПК);
• чертежи сухотрубов с патрубками для подключения пожарных автомобилей;
• гидравлический расчёт трубопроводной сети с подбором диаметров;
• ведомость объёмов работ, спецификации оборудования, изделий и материалов;
• схему автоматизации насосной станции (совместно с разделом АТМ).

Сравнение стадий ПД и РД для ВПВ

Какие типы ВПВ применяются на разных объектах?

Выбор типа и схемы ВПВ определяется категорией объекта, его высотой, функциональным назначением и расчётным числом одновременно работающих пожарных кранов.

По конструкции водопроводной сети ВПВ делятся на тупиковые и кольцевые. Тупиковая схема допускается при числе ПК не более 12; кольцевая обязательна для зданий с большим числом пожарных кранов – она обеспечивает подачу воды с двух направлений при отключении любого участка.

По наполнению трубопроводов ВПВ бывают водозаполненными (стандартное решение для отапливаемых помещений) и воздухозаполненными – для неотапливаемых складов, паркингов, технических помещений с риском замерзания воды.

Зонирование ВПВ по давлению: когда оно необходимо?

Для зданий высотой 50 м и более СП 10.13130.2020 требует разбивки системы на зоны ВПВ – выделенные по высоте пожарные отсеки с самостоятельным водопитанием. Гидростатическое давление в раздельной сети противопожарного водопровода у наиболее низко расположенного ПК не должно превышать 0,9 МПа; при давлении свыше 0,45 МПа предусматривается отдельная сеть.

АЮ-Проект проектирует зонированные системы ВПВ для высотных жилых комплексов, многофункциональных центров и башенных секций с независимыми зонами давления, насосными станциями повышения давления на промежуточных технических этажах и баками-накопителями.

Каков порядок гидравлического расчёта ВПВ?

Гидравлический расчёт – ключевой инженерный документ проекта, на основании которого подбираются диаметры трубопроводов, марки насосов и параметры повысительной установки. Он определяет, будет ли обеспечена требуемая струя у диктующего пожарного крана.

Расчёт выполняется методом последовательного обхода всех участков сети от диктующей точки до водопитателя. Требуемый напор складывается из геометрической высоты подъёма воды до диктующего ПК, гидравлических потерь напора на всём пути (по водомеру, вводу, распределительной сети, стоякам, подводкам) и минимального свободного напора у пожарного крана – не менее 6 м для формирования компактной пожарной струи в соответствии с СП 10.13130.2020.

Если давление наружной сети не обеспечивает расчётные параметры, инженеры АЮ-Проект проектируют повысительную установку: пожарные насосы с питанием от водопроводной сети или пожарного резервуара, гидропневматический бак или водонапорный бак. Для каждого варианта выполняется ТЭО с анализом надёжности водопитания.

Расчёты выполняются в специализированном программном обеспечении с верификацией вручную; результаты отражаются как в составе ПД для экспертизы, так и в рабочих чертежах в виде аксонометрических схем с маркировкой диаметров и гидравлических уклонов.

Как проектируется насосная станция пожаротушения?

Насосная станция пожаротушения (НСП) – обязательный элемент ВПВ в случае, если давление наружного водопровода недостаточно для обеспечения расчётных параметров системы.

По СП 10.13130.2020 в составе НСП предусматриваются основной и резервный насосные агрегаты с автоматическим переключением, жокей-насос для поддержания дежурного давления в сети, задвижки с электроприводом, обратные клапаны, узлы учёта и контрольно-измерительная арматура. Помещение НСП должно располагаться не ниже первого подземного этажа, иметь собственный вход с улицы или из лестничной клетки, самостоятельную систему вентиляции и отопления, резервное электропитание по I категории надёжности.

АЮ-Проект разрабатывает монтажные чертежи обвязки насосов, схемы автоматизации НСП совместно с разделом АТМ, а также гидравлические схемы для размещения непосредственно в насосной – как того требует п. 6.1.1 СП 10.13130.2020.

Типичные ошибки при проектировании насосной станции ВПВ

Наиболее распространённые ошибки, выявляемые на экспертизе и при авторском надзоре:

• занижение производительности жокей-насоса – система не удерживает дежурное давление, ложные пуски основных насосов;
• отсутствие резервного ввода электроснабжения по I категории – нарушение ГОСТ Р 50571.5.56-2013;
• некорректное размещение обратных клапанов при параллельной работе насосов – гидравлический удар при пуске;
• проектирование помещения НСП без нормируемого предела огнестойкости ограждающих конструкций.

Нормоконтроль в АЮ-Проект исключает передачу документации с подобными ошибками на экспертизу.

Специфика проектирования ВПВ для разных типов объектов

Требования к ВПВ существенно различаются в зависимости от назначения здания, его высоты и класса функциональной пожарной опасности по Федеральному закону № 123-ФЗ.

1. Жилые многоквартирные дома. ВПВ обязателен для зданий высотой более 12 этажей. До 12–15-го этажа допускается совмещение противопожарного и хозяйственно-питьевого водопровода; при большей этажности сети разделяются. Зонирование по давлению – с 50 м.
2. Административные и офисные здания. Как правило – самостоятельный ВПВ с кольцевой схемой разводки, насосной станцией и автоматическим водопитателем.
3. Производственные и складские объекты. Нормируемый расход воды зависит от категории здания по пожарной и взрывопожарной опасности (А, Б, В1–В4, Г, Д по СП 12.13130.2009). На объектах с категорией А и Б – воздухозаполненный ВПВ либо совмещение с дренчерными завесами.
4. Торгово-развлекательные центры. Требуют проектирования ВПВ с числом одновременно работающих ПК до 8 и более, кольцевой разводкой со сдвоенными стояками, а также интеграции с системой автоматического пожаротушения (АУПТ).
5. Паркинги. Преимущественно воздухозаполненный ВПВ с сухотрубами и патрубками для подключения пожарных автомобилей. АЮ-Проект проектирует ВПВ паркингов с учётом требований к размещению ПК в каждой пожарной секции.

Как ВПВ интегрируется с другими системами здания?

ВПВ не проектируется как изолированная система – его работа зависит от смежных инженерных решений, а запуск и мониторинг связаны с несколькими системами.

• АПС и СОУЭ. Сигнал от системы автоматической пожарной сигнализации используется для автоматического пуска насосов ВПВ. АЮ-Проект координирует задания между разделами ПС и ВПВ на всех стадиях проектирования.
• Электроснабжение. Насосы ВПВ относятся к I категории надёжности электроснабжения (ПУЭ). В разделе ЭОМ резервируется отдельная линия питания с автоматическим вводом резерва (АВР).
• АСУ ТП и АСУЗ/АСДУ. Для объектов с автоматизированной системой управления технологическими процессами (АСУ ТП) или автоматизированной системой управления зданием (АСУЗ/АСДУ) инженеры АЮ-Проект разрабатывают технические задания на интеграцию ВПВ: передача сигналов о состоянии насосов, давлении в сети, положении задвижек на диспетчерский пункт в режиме реального времени. Это требование типично для объектов класса А офисной недвижимости, крупных торгово-распределительных центров и объектов критической инфраструктуры.
• Наружный противопожарный водопровод и ввод. Параметры ВПВ напрямую зависят от гарантированного давления и расхода на вводе от наружной сети. АЮ-Проект запрашивает технические условия у ресурсоснабжающей организации, проверяет соответствие гарантированного напора расчётным потребностям и при необходимости предусматривает пожарный резервуар с автономным водопитанием.

Почему выбирают АЮ-Проект для проектирования внутреннего противопожарного водопровода?

АЮ-Проект сочетает допуск СРО, накопленный опыт на объектах разного масштаба и жёсткий нормоконтроль – это исключает возврат документации с замечаниями экспертизы по принципиальным техническим решениям.

Конкретные преимущества:

• Допуск СРО на проектирование систем противопожарной защиты – работы ведутся в полном соответствии с требованиями Градостроительного кодекса РФ.
• Фиксированная цена договора – стоимость не пересматривается в процессе работы; все итерации по замечаниям экспертизы входят в первоначальную стоимость.
• Бесплатные правки по замечаниям экспертизы – АЮ-Проект устраняет замечания государственной и негосударственной экспертизы без дополнительных счетов.
• Нормоконтроль – каждый комплект документации проходит внутреннюю проверку на соответствие актуальным редакциям СП, ГОСТ и ПП № 87 до передачи заказчику.
• Опыт на объектах разного масштаба – от ВПВ небольших административных зданий до зонированных систем высотных жилых комплексов и производственных объектов с категорией А и Б по пожарной опасности.
• Координация смежных разделов – АЮ-Проект одновременно ведёт разделы ВПВ, ЭОМ (питание насосов) и АТМ (автоматизация НСП), исключая технические противоречия между разделами.

Какими нормативами регулируется проектирование внутреннего противопожарного водопровода?

Проектирование ВПВ регламентируется иерархией документов: от федерального технического регламента до государственных стандартов на оборудование. Соблюдение всей нормативной вертикали обязательно при прохождении государственной экспертизы.

Актуальный перечень нормативной базы:

• Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» (ред. 2023 г.) – устанавливает общие требования к системам противопожарной защиты зданий и сооружений.
• СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования» – основной свод правил, действующий с 27 января 2021 г.; регламентирует расходы воды, давления, расстановку ПК, состав ВПВ, требования к насосным станциям.
• Постановление Правительства РФ № 87 от 16.02.2008 «О составе разделов проектной документации и требованиях к их содержанию» (ред. 2022 г.) – определяет состав раздела 9 «Мероприятия по обеспечению пожарной безопасности» в ПД.
• ГОСТ Р 21.1101-2020 «СПДС. Основные требования к проектной и рабочей документации» – регламентирует форму, состав и правила оформления чертежей и схем.
• ГОСТ Р 59643-2021 «Внутреннее противопожарное водоснабжение. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность» – устанавливает требования к проектной документации, хранящейся на объекте.
• СП 30.13330.2020 «Внутренний водопровод и канализация зданий» (СНиП 2.04.01-85*) – применяется при проектировании совмещённого хозяйственно-противопожарного водопровода.
• СП 8.13130.2020 «Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности» – для согласования параметров наружного водопровода и ввода в здание.
• СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» (с изм. 2021 г.) – для определения расчётных параметров ВПВ в зависимости от категории объекта.
• ГОСТ Р 53278-2009 «Техника пожарная. Клапаны пожарные запорные» – требования к запорным клапанам ПК.
• ГОСТ 34779-2021 «Рукава пожарные напорные» – требования к пожарным рукавам в комплекте ПК.
• ПУЭ (Правила устройства электроустановок), 7-е издание – в части требований к категории надёжности электроснабжения насосов ВПВ (I категория).

Стоимость и сроки проектирования внутреннего противопожарного водопровода

Стоимость и сроки разработки ПД и РД на ВПВ зависят от нескольких ключевых факторов, специфичных именно для этой системы: назначения и высоты здания (необходимость зонирования, количество зон давления), схемы ВПВ (совмещённый или самостоятельный, водозаполненный или воздухозаполненный), наличия насосной станции пожаротушения и её состава, расчётного числа одновременно работающих пожарных кранов и нормируемого расхода, а также объёма смежных разделов, требующих координации (ЭОМ, АТМ, АПС). Ориентировочный расчёт – через онлайн-калькулятор на сайте.

Для подготовки точного коммерческого предложения укажите в заявке: назначение и высоту здания (число этажей), наличие и тип насосной станции (или необходимость её проектирования), наличие исходной проектной документации или технических условий от РСО, стадию проектирования (ПД, РД или ПД+РД), а также требования к срокам разработки. Первичная консультация бесплатна; работаем по всей России дистанционно.
