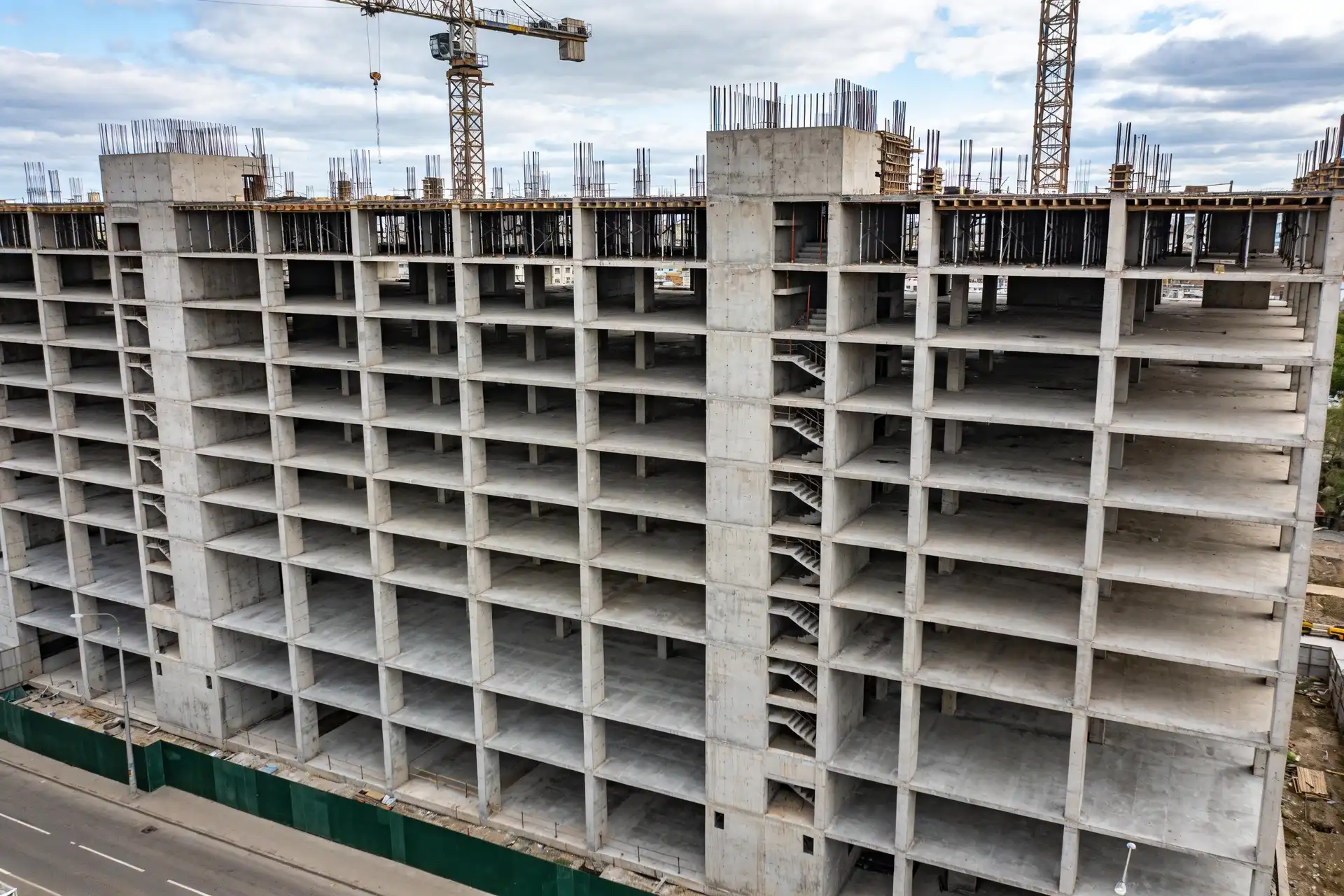

Конструктивные решения

Конструктивные решения – та часть проекта, где экономия на качестве обходится дороже всего

Несущий каркас здания – это инженерная система, которую нельзя исправить после завершения строительства. Ошибка в выборе конструктивной схемы, недооценённая нагрузка от снегового мешка на кровле, фундамент, запроектированный без учёта реальных геологических условий – каждый из этих просчётов имеет одну общую черту: выявленный на бумаге, он устраняется за часы, выявленный на объекте — влечёт остановку строительства, дополнительные обследования и переделку конструкций, стоимость которой несопоставима с ценой нормально выполненного проекта.

АЮ-Проект проектирует конструктивные решения зданий любой сложности – от фундамента до кровли, обеспечивая надёжность, устойчивость и долговечность объекта на всех этапах строительства и эксплуатации. Конструктивная схема разрабатывается в единой системе координат с архитектурными решениями и инженерными разделами: геометрия каркаса, отметки перекрытий и технические зоны согласуются ещё на стадии ПД – до того, как противоречия становятся проблемой строительной площадки.

Что входит в раздел «Конструктивные решения» (КР) по ПП РФ № 87?

Раздел КР является разделом 4 ПД для объектов капитального строительства в соответствии с ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию». Он содержит обоснование принятой конструктивной системы, расчёты несущих конструкций и технические решения по всем несущим и ограждающим элементам здания.

Текстовая часть раздела КР включает:

• описание и обоснование конструктивных решений, пространственной схемы здания и расчётных моделей;
• обоснование надёжности и устойчивости конструктивной системы на всех стадиях: изготовления, транспортировки, монтажа и эксплуатации;
• описание решений подземной части: тип фундаментов, глубина заложения, взаимодействие с грунтовым основанием с учётом материалов инженерно-геологических изысканий;
• обоснование принятых конструктивных систем с учётом района строительства: снеговой и ветровой районы, сейсмичность, расчётная температура;
• характеристику конструкций полов, кровли, перегородок и подвесных потолков;
• мероприятия по защите конструкций от разрушения: антикоррозионная защита, гидроизоляция, огнезащита.


Графическая часть раздела КР включает:

• поэтажные планы с координационными осями, размерами и отметками перекрытий;
• разрезы с изображением несущих и ограждающих конструкций;
• схемы несущих каркасов и конструктивных узлов;
• планы перекрытий, покрытий и кровли;
• план и сечения фундаментов.


Какие типы конструкций проектирует АЮ-Проект?

В зависимости от функционального назначения, этажности и нагрузок объекта оптимальное техническое решение может предполагать применение различных конструктивных систем — монолитного железобетона, металлического каркаса или деревянных конструкций, а нередко их рационального сочетания в рамках одного здания. АЮ-Проект разрабатывает ПД и РД по всем видам строительных конструкций:

• Железобетонные конструкции (КЖ) – монолитные фундаменты, перекрытия, колонны, стены и ядра жёсткости: опалубочные чертежи, схемы армирования, спецификации;
• Железобетонные изделия (КЖИ) – сборные конструкции: лестничные марши и площадки, плиты перекрытий, типовые фундаментные блоки;
• Металлические конструкции (КМ) – стальные несущие каркасы, фермы, подкрановые пути, связевые системы: компоновочные схемы, расчёты, принципиальные решения узлов;
• Металлические конструкции деталировочные (КМД) – деталировочные чертежи отправочных марок для заводского изготовления: монтажные схемы, болтовые и сварные соединения, спецификации металлопроката;
• Деревянные конструкции (КД) – деревянные несущие и ограждающие конструкции: стропильные системы, балочные перекрытия, клеёные деревянные фермы.

Каждый из перечисленных типов конструкций разрабатывается как самостоятельная услуга с собственным составом ПД и РД.

Как геология и нагрузки влияют на выбор конструктивной схемы?

Конструктивная схема здания – это не унифицированное решение, которое можно перенести с одного объекта на другой: она всегда определяется тремя взаимосвязанными факторами. Первый – инженерно-геологические условия площадки: несущая способность и деформационные характеристики грунта задают тип и габариты фундаментов, а через них – и всю вертикальную нагрузочную вертикаль вышестоящих конструкций. Второй – нормативные нагрузки, определяемые районом строительства: снеговой район диктует требования к пролётным конструкциям покрытия, ветровой – к системе связей и узлам каркаса, сейсмичность – к пространственной жёсткости всей конструктивной системы. Третий – архитектурные ограничения: шаг несущих конструкций, высоты помещений и конфигурация планировочной сетки напрямую влияют на выбор материала и сечений несущих элементов.

АЮ-Проект разрабатывает конструктивную схему с обязательным учётом всех трёх факторов одновременно, а не последовательно. Это позволяет на этапе выбора конструктивной системы оценить не только прочность и устойчивость, но и экономическую эффективность принятого решения: иногда замена монолитного каркаса на стальной или применение сборных железобетонных изделий на типовых участках здания сокращает строительный бюджет и сроки возведения без ущерба для нормативных требований.

Для каких объектов проектируются конструктивные решения?

Раздел КР обязателен для всех объектов капитального строительства, проходящих государственную экспертизу, вне зависимости от их назначения и масштаба. АЮ-Проект разрабатывает конструктивные решения для объектов следующих категорий:

• Жилые здания – многоквартирные дома, жилые комплексы с подземными паркингами: монолитные железобетонные каркасы и бескаркасные несущие системы, подземные части с учётом гидрогеологических условий;
• Общественные и административные здания – офисные центры, торговые и торгово-развлекательные комплексы, учебные и медицинские учреждения: смешанные каркасные системы с большепролётными перекрытиями, технические этажи под инженерное оборудование;
• Производственные здания и логистические объекты – промышленные корпуса, производственно-складские комплексы, логистические терминалы: одноэтажные и многоэтажные металлические каркасы с большими пролётами, подкрановые пути, специальные нагрузки от технологического оборудования;
• Многофункциональные комплексы – объекты со смешанными функциями, требующими разных конструктивных систем в пределах одного объёма с обеспечением непрерывности несущей системы;
• Объекты реконструкции – оценка несущей способности существующих конструкций, разработка решений по усилению фундаментов, перекрытий и каркаса при изменении нагрузок или надстройке этажей.

Нормативная база конструктивного проектирования

Вся проектная документация, разрабатываемая АЮ-Проект, соответствует актуальной нормативно-технической базе Российской Федерации — что является обязательным условием для прохождения государственной экспертизы и безопасной эксплуатации здания на протяжении всего срока его службы.

• ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» – состав и содержание раздела КР;
• СП 20.13330.2022 «Нагрузки и воздействия» – нормирование всех расчётных нагрузок: постоянных, временных, снеговых, ветровых, сейсмических;
• СП 63.13330.2018 «Бетонные и железобетонные конструкции» – проектирование монолитных и сборных конструкций;
• СП 16.13330.2017 «Стальные конструкции» – проектирование металлических несущих элементов;
• СП 64.13330.2017 «Деревянные конструкции» – проектирование деревянных несущих и ограждающих конструкций;
• СП 22.13330.2016 «Основания зданий и сооружений» – проектирование оснований и фундаментов;
• СП 24.13330.2021 «Свайные фундаменты» –нормы для свайных оснований;
• СП 14.13330.2018 «Строительство в сейсмических районах» – требования к конструктивным решениям в сейсмоопасных зонах;
• ГОСТ 21.501-2018 «Правила выполнения рабочей документации архитектурных и конструктивных решений» – оформление РД марок КЖ, КМ и КД;
• ГОСТ Р 21.101-2020 «Основные требования к проектной и рабочей документации»;

Как строится работа над конструктивным разделом: от задания до передачи документации?

Разработка конструктивных решений – технически наиболее интенсивный этап проектирования, на котором формируются ключевые решения, определяющие надёжность и экономическую эффективность всего строительного проекта. АЮ-Проект ведёт этот процесс структурировано и в строгой координации со смежными разделами.

Этап 1. Анализ исходных данных. Изучаем материалы инженерно-геологических изысканий, задание на проектирование, архитектурные решения (АР) и нагрузки от инженерного оборудования. Определяем расчётные параметры района строительства.

Этап 2. Выбор конструктивной схемы. На основе функционального назначения, этажности, нагрузок и архитектурных ограничений выбираем тип несущей системы и материалы конструкций. Оптимальное решение согласуется с заказчиком и разделом АР до начала разработки рабочих чертежей – именно на этом этапе достигается баланс надёжности и экономической эффективности.

Этап 3. Расчёты несущих конструкций. Выполняем пространственные расчёты в профессиональных программных комплексах. Результаты оформляются в виде расчётно-пояснительной записки, входящей в состав ПД.

Этап 4. Разработка стадии ПД. Формируем раздел КР в соответствии с ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию»: текстовая часть с обоснованием решений и расчётами, графическая часть с планами, разрезами и конструктивными схемами.

Этап 5. Сопровождение экспертизы. Отвечаем на замечания экспертизы по конструктивным разделам и при необходимости вносим корректировки. Это входит в состав услуги без дополнительной оплаты.

Этап 6. Разработка стадии РД. Разрабатываем рабочую документацию по применимым маркам (КЖ, КЖИ, КМ, КМД, КД) в полном объёме для производства строительных работ и заводского изготовления конструкций.

Стоимость и порядок заказа

Стоимость разработки ПД и РД по конструктивным решениям определяется индивидуально: на неё влияют тип и функциональное назначение объекта, его этажность и площадь, применяемые конструктивные системы, состав разрабатываемых марок, а также стадия – ПД, РД или технорабочий проект. При одновременном заказе конструктивных и архитектурных разделов в рамках единого договора предусмотрено снижение стоимости.

Для подготовки коммерческого предложения оставьте заявку: укажите тип и назначение объекта, площадь, этажность и наличие материалов инженерно-геологических изысканий. Коммерческое предложение готовим в течение одного рабочего дня. Первичная консультация — бесплатно. Работаем по всей России дистанционно.
