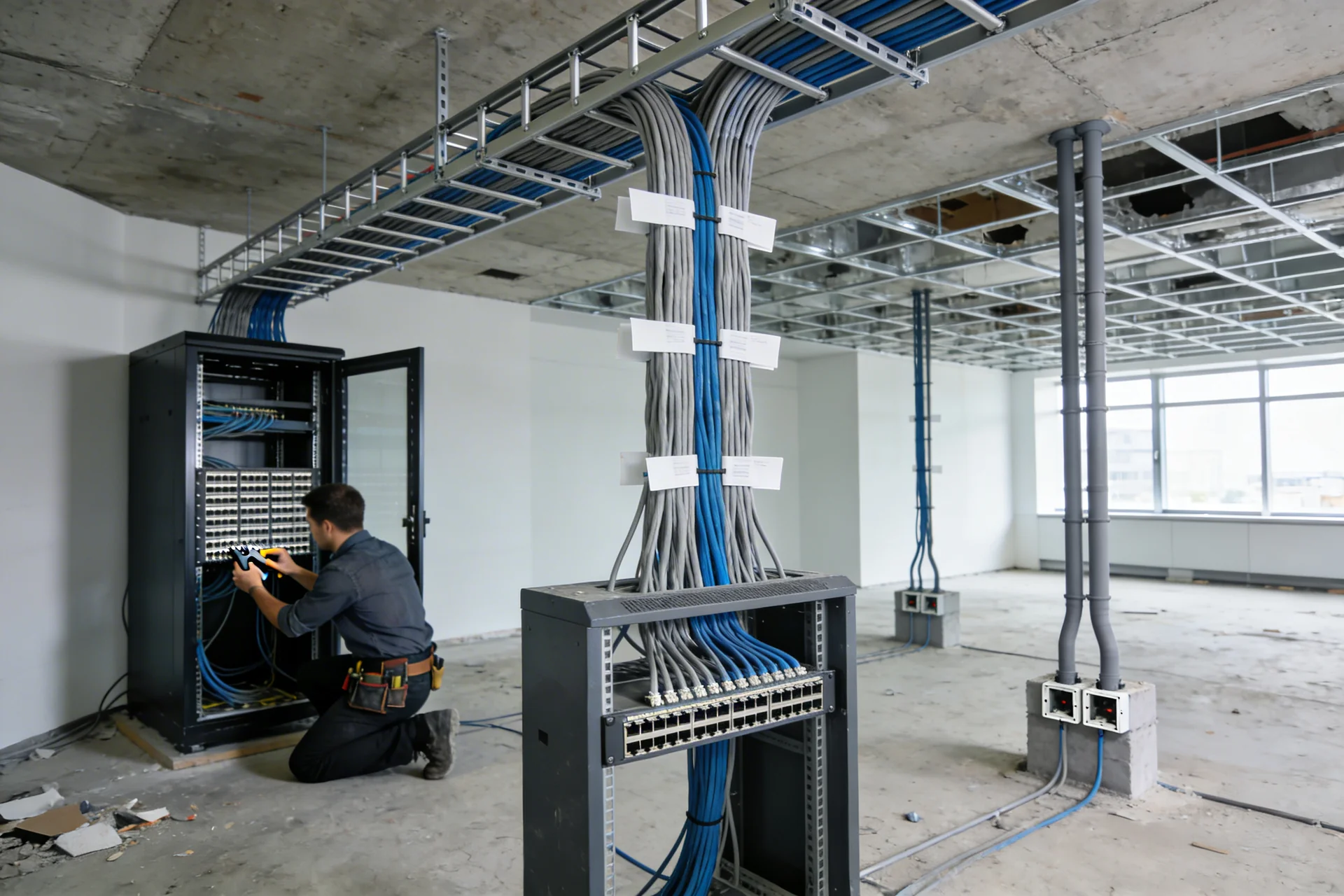

Структурированные кабельные системы (СКС)
Разработка РД: от 22 дней
Цена от 50000 рублей
Проектируем структурированные кабельные системы под любые задачи - от рабочих мест и серверных до распределённых площадок - с гарантией высокой пропускной способности, отказоустойчивости и готовности к масштабированию.
Выполняем проектирование структурированной кабельной системы для офисных центров, производств, складских комплексов, дата-центров и распределённых корпоративных сетей. Прорабатываем архитектуру СКС, выбираем оборудование, формируем схемы подключения и коммутационные узлы. Структурированные кабельные системы, которые мы создаём, обеспечивают стабильную передачу данных, минимальные задержки и готовность инфраструктуры к дальнейшему масштабированию.
Почему неправильно спроектированная СКС обходится дороже, чем её переделка?
Ответ прост: неправильно спроектированная СКС обнаруживает себя не сразу, а через год-два эксплуатации — когда офис расширяется, открывается новый этаж или приходит крупный арендатор, и выясняется, что в телекоммуникационном шкафу нет свободных портов, кабельные лотки забиты, а горизонтальная подсистема не поддерживает 10 Гбит/с на рабочее место. Не меньшей проблемой становятся несогласованные трассы, где кабели СКС проложены параллельно силовым линиям без соблюдения норм разделения — и сеть работает нестабильно без видимой причины. В итоге заказчик платит дважды: за первоначальный монтаж и за частичную или полную перекладку.
АЮ-Проект проектирует структурированные кабельные системы для офисных центров, производств, складских комплексов, медицинских учреждений и дата-центров. Мы разрабатываем ПД и РД с учётом текущих требований заказчика и расчётного горизонта масштабирования — так, чтобы через пять и через десять лет система расширялась дополнительными коммутационными полями, а не перекладывалась заново.
Что такое СКС и почему без неё не работает ни одна другая система?
Структурированная кабельная система (СКС) — это универсальная физическая инфраструктура передачи данных, голоса и видео, по которой работают ЛВС, телефония, системы безопасности, видеонаблюдение, системы управления зданием и другие инженерные системы. Слово «структурированная» означает, что система строится по иерархической архитектуре из стандартизованных компонентов — независимо от того, какое активное оборудование на неё устанавливается и каким протоколом пользуется. Это и есть главное отличие СКС от «стихийного» кабелирования: стандартизованная физическая среда работает с любым поколением активного оборудования и переконфигурируется без перекладки кабелей — только переключением патч-кордов на кроссовой панели.
Нормативную основу проектирования СКС в России составляют ГОСТ Р 53246-2008 «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы» и ГОСТ Р 53245-2008 «Монтаж систем кабельных структурированных», гармонизированные с международным стандартом ISO/IEC 11801. Требования к конкретным категориям кабелей и компонентов определяются ISO/IEC 11801 (ред. 2017), а для телекоммуникационной инфраструктуры ЦОД — ISO/IEC 11801-5 (Часть 5).
Архитектура СКС: три уровня иерархии
Любая СКС по требованиям ГОСТ Р 53246-2008 строится в трёхуровневой иерархии, каждый уровень которой имеет строго определённую функцию.
Магистральная подсистема первого уровня соединяет главный кросс (MC) с промежуточными кроссами (IC) — то есть обеспечивает связь между зданиями кампуса или между главным телекоммуникационным помещением (ГТП) и этажными распределительными пунктами (ЭРП) для многоэтажных объектов. На этом уровне, как правило, применяется волоконно-оптический кабель (многомодовый OM3/OM4 или одномодовый OS2) с высокой пропускной способностью и большим запасом волокон.
Магистральная подсистема второго уровня соединяет промежуточные кроссы (IC) с горизонтальными кроссами (HC) в телекоммуникационных шкафах этажей или зон. Здесь тоже применяется преимущественно оптика или многопарный медный кабель большой ёмкости.
Горизонтальная подсистема — это связь от горизонтального кросса (HC) до телекоммуникационной розетки на рабочем месте. Длина горизонтального кабеля — не более 90 м по стандарту. Применяется кабель витой пары категорий 5е, 6, 6A, 7, 7A или 8 в зависимости от требуемой скорости, и в особых случаях — оптический кабель. Каждая розетка соединяется с кроссовой панелью отдельным индивидуальным кабелем по топологии «звезда» — без разветвлений, сростков или шлейфов.
Какие категории кабеля выбрать для современного объекта?
Выбор категории кабеля определяется требуемой пропускной способностью, типом объекта и перспективой развития сети. Нет смысла экономить на категории кабеля при строительстве нового объекта — стоимость кабеля и розеток составляет лишь небольшую долю от стоимости монтажных работ, тогда как перекладка горизонтальной подсистемы через три года обойдётся значительно дороже.
| Категория | Макс. скорость | Полоса (МГц) | Применение |
|---|---|---|---|
| Cat 5e | 1 Гбит/с | 100 | Устаревшая; только реконструкция |
| Cat 6 | 1 Гбит/с (до 55 м — 10 Гбит/с) | 250 | Базовый офис, малый склад |
| Cat 6A | 10 Гбит/с до 100 м | 500 | Офисные и бизнес-центры, ЦОД Edge |
| Cat 7 / 7A | 10–40 Гбит/с | 600 / 1000 | Производства, ЦОД, высоконагруженные площадки |
| Cat 8.1 / 8.2 | 25–40 Гбит/с | 2000 | ЦОД, серверные, коммутационные межстоечные соединения |
Для большинства современных коммерческих объектов (бизнес-центры, торговые центры, медицинские учреждения) минимально рекомендуемой категорией является Cat 6A — она обеспечивает 10 Гбит/с до 100 м и поддерживает стандарты Power over Ethernet (PoE++) с питанием до 90 Вт на порт для IP-камер, точек доступа Wi-Fi 6E, контроллеров СКУД и промышленных терминалов.
Экранированная или неэкранированная витая пара?
Экранированный кабель (F/UTP, S/FTP, U/FTP) обеспечивает защиту от внешних электромагнитных помех и снижает уровень собственного излучения — это принципиально для объектов с мощным электрооборудованием, промышленных предприятий и медицинских учреждений. Неэкранированная витая пара (U/UTP) проще в монтаже и не требует непрерывной цепи заземления по всей трассе, однако менее устойчива к ЭМИ.
Критерий выбора определяется классом электромагнитной обстановки на объекте и требованиями к уровню помех. На промышленных объектах с частотными приводами, трансформаторными подстанциями или разветвлённой силовой инфраструктурой применение экранированного кабеля является обязательным условием стабильной работы сети. В обычном офисном здании без сильных источников ЭМИ неэкранированная витая пара категории 6A полностью обеспечивает требуемые характеристики.
Для каких объектов мы проектируем СКС?
АЮ-Проект проектирует структурированные кабельные системы для широкого спектра объектов строительного B2B-сегмента:
- Офисные и бизнес-центры — кабельная инфраструктура рабочих мест, переговорных, серверных комнат; зонирование по этажным ЭРП; гибкая конфигурация под нужды арендаторов;
- Торговые и торгово-развлекательные центры — инфраструктура для кассовых и POS-сетей, систем видеонаблюдения, Wi-Fi, управления трафиком и BMS;
- Промышленные предприятия — промышленная СКС с экранированными кабелями и компонентами повышенной защиты для производственных зон; чёткое разделение корпоративного и технологического сегментов;
- Медицинские учреждения — инфраструктура с высокими требованиями к помехозащищённости и надёжности; кабельная система для медицинских информационных систем (МИС), систем мониторинга пациентов и СОУЭ;
- Дата-центры и серверные комнаты — высокоплотные кабельные системы категорий Cat 7/8 и ВОЛС, организованные системы кабелеведения, прокладка по ISO/IEC 11801-5;
- Учебные заведения и корпоративные кампусы — многоуровневая кабельная инфраструктура нескольких зданий с единым главным кроссом и распределёнными ЭРП.
Что входит в состав ПД и РД по СКС?
Проектная и рабочая документация по СКС разрабатывается в соответствии с требованиями ГОСТ Р 53246-2008, ГОСТ Р 53245-2008, СП 134.13330.2022 и ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию».
Стадия ПД включает:
- пояснительную записку с обоснованием архитектуры СКС, выбором категории кабеля и типа компонентов;
- структурную схему СКС с иерархией кроссов;
- принципиальную схему магистральной подсистемы;
- описание кроссовых пространств и телекоммуникационных помещений.
Стадия РД содержит:
- структурную схему СКС с полной иерархией подсистем и обозначением всех кроссов (MC, IC, HC);
- планы размещения кабельных трасс (лотков, коробов, труб) с привязкой к строительным осям;
- планы размещения телекоммуникационных розеток на рабочих местах;
- схемы размещения телекоммуникационных шкафов и стоек с раскладкой патч-панелей и активного оборудования;
- схемы расключения кабелей на патч-панелях и кроссах горизонтальной и магистральной подсистем;
- схему разварки оптических волокон на оптических кроссах (ОДФ);
- таблицы подключений горизонтальной и магистральной подсистем (кабельный журнал);
- схему телекоммуникационного заземления и уравнивания потенциалов;
- спецификацию оборудования и материалов;
- систему кабеленесущих конструкций.
Телекоммуникационное заземление как часть проекта СКС
Телекоммуникационное заземление — обязательный элемент СКС, который часто упускается при «экономном» проектировании. Все телекоммуникационные шкафы, стойки, металлические кабеленесущие конструкции и экраны кабелей должны быть подключены к телекоммуникационной шине заземления (TGB — Telecommunications Grounding Busbar) и далее к главной шине заземления (TMGB) объекта. Это требование ISO/IEC 11801 и ANSI/TIA-607, продиктованное не формальным нормотворчеством, а физическими законами: плавающий потенциал металлических конструкций при грозовых событиях или коммутационных перенапряжениях выводит из строя активное оборудование и создаёт угрозу персоналу.
В нашем проекте схема телекоммуникационного заземления разрабатывается как самостоятельный чертёж с обозначением маршрутов, сечений проводников и точек подключения к ГЗШ электроустановки — и согласовывается со смежным разделом силового электроснабжения.
Нормативная база проектирования СКС
Документация разрабатывается в соответствии со следующими нормативными документами:
- ГОСТ Р 53246-2008 — проектирование основных узлов СКС на основе витой пары и оптоволокна; определяет требования к топологии, длинам линий, компонентам и тестовым параметрам;
- ГОСТ Р 53245-2008 — монтаж систем кабельных структурированных: требования к прокладке, радиусам изгиба, системам кабеленесущих конструкций, заземлению;
- ISO/IEC 11801 (ред. 2017, части 1–6) — международный стандарт СКС; части 2–5 регламентируют требования для офисных зданий, промышленных объектов, жилых домов и ЦОД;
- ANSI/TIA-568-C / TIA-568.2-D — американский стандарт; используется при проектировании для заказчиков с международными требованиями;
- ANSI/TIA-607-C — телекоммуникационное заземление и уравнивание потенциалов;
- СП 134.13330.2022 — системы электросвязи зданий, в части общих требований к кабельным системам;
- ГОСТ Р 21.1101-2020 — общие требования к оформлению РД;
- ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» — обязательность включения СКС в состав ПД.
Стоимость и порядок заказа проектирования СКС
Стоимость разработки ПД и РД определяется площадью объекта, количеством рабочих мест и розеток, категорией кабеля, наличием ЦОД или высокоплотных серверных зон, составом кроссовых пространств и этажностью. Ориентировочный расчёт — через онлайн-калькулятор на сайте.
Для получения точного коммерческого предложения оставьте заявку: укажите тип и назначение объекта, общую площадь, ориентировочное число рабочих мест и имеющиеся исходные данные — архитектурные планы, задание на проектирование. Первичная консультация бесплатна; работаем по всей России дистанционно.
Как заказать проектирование СКС: этапы работы
- Оставьте заявку — консультация бесплатно
Форма на сайте или телефон: +7 (383) 375-73-77 / +7 (923) 743-73-77. Укажите тип и назначение объекта, общую площадь и ориентировочное число рабочих мест. - Получите коммерческое предложение в течение 1 рабочего дня
КП с составом работ, стоимостью и сроками. При заказе СКС совместно с ЛВС, ВОЛС или другими разделами сетей связи — скидка. - Согласуйте ТЗ и подпишите договор
Уточняем стадию документации (ПД, РД или технорабочий проект), категорию кабеля, состав кроссовых пространств, требования к масштабированию и сроки. Договор фиксирует состав и стоимость. - Анализ архитектурных планов и обследование объекта (при необходимости)
Изучаем планы этажей, расположение инженерных коммуникаций, материалы стен и потолков, высоту потолков. При необходимости — выезд на объект для уточнения условий прокладки трасс. - Разработка архитектуры СКС и выбор категории кабеля
Проектируем трёхуровневую иерархию кроссов (MC–IC–HC). Обосновываем категорию кабеля горизонтальной подсистемы с учётом PoE-нагрузки и перспективы масштабирования. Определяем тип оптического кабеля для магистральной подсистемы (OM3/OM4 или OS2). Проектируем систему телекоммуникационного заземления (TGB/TMGB). - Разработка ПД
Комплект ПД по ПП РФ № 87 (ред. от 21.10.2025) и ГОСТ Р 53246-2008: пояснительная записка с обоснованием архитектуры, структурная схема с иерархией кроссов, принципиальная схема магистральной подсистемы, описание кроссовых пространств. Замечания экспертизы устраняем бесплатно. - Разработка РД и передача заказчику
Полный монтажный комплект: планы трасс с привязкой к строительным осям, планы расположения розеток, схемы размещения шкафов с раскладкой патч-панелей, схемы расключения кабелей и разварки ОВ, кабельный журнал, схема телекоммуникационного заземления, спецификации с артикулами, программа приёмо-сдаточных измерений. Форматы PDF и DWG.
Стоимость проектирования структурированных кабельных систем
| Наименование работ | Стоимость, руб. |
|---|---|
| Обследование объекта | Договорная |
| Подготовка коммерческого предложения (составление сметы) | Договорная |
| Площадь объекта, м2 | Стоимость, руб. |
|---|---|
| до 100 | 35 000 |
| 100 - 399 | 60 000 |
| 400 - 799 | 90 000 |
| 800 - 1099 | 150 000 |
| 1100 - 2099 | 190 000 |
| 2100 - 3100 | 205 000 |
| Свыше 3100 | Договорная |
Наши преимущества
Эксперты по направлению
Сотрудники производственного отдела, которые работают над проектированием инженерных систем.
Кирилл Вадимович организует работу над проектом так, чтобы задачи, сроки и ответственность каждого участника были понятны на всех этапах.
Александр Васильевич - один из технических специалистов производственного отдела.
Ольга Владимировна помогает производственному отделу формировать команды под проектные задачи.
Схема работы
и изучают объект, только после этого отдают объект на оценку менеджерами
и сметчикам.
с которыми мы работали
два основных сотрудника - менеджер и начальник отдела или главный инженер проекта, которые будут взаимодействовать с заказчиком на всем пути работы.
Отзывы
Часто задаваемые вопросы
Для стандартного офисного объекта площадью до 5 000 м² - от 2 до 4 недель для стадии ПД, 3–5 недель для РД. Для крупных многоуровневых объектов с ЦОД-зонами или кампусной инфраструктурой - индивидуально. Сроки фиксируются в договоре.
При проектировании закладываются резервные порты в патч-панелях (как правило, 20–25% от заполнения), свободное место в кабельных лотках для будущих трасс (не менее 30% свободной площади поперечного сечения), резервные муфты в телекоммуникационных шкафах и запасные позиции в кроссах. Горизонтальный кабель прокладывается от каждого рабочего места независимо - добавление нового рабочего места требует только подключения нового кабеля, а не переделки существующей инфраструктуры.
СКС - физический уровень, ЛВС - активный. Они проектируются взаимосвязанно: топология СКС определяет расположение коммутаторов, а требования ЛВС (скорость, VLAN, резервирование) влияют на выбор категории кабеля и архитектуру кроссовых узлов. АЮ-Проект проектирует оба раздела в комплексе, что исключает противоречия между физическим и активным уровнями сети.
Сертификационное тестирование СКС - измерение параметров каждой кабельной линии специализированным тестером (Fluke DSX, IDEAL) с подтверждением соответствия категории - обязательно для получения гарантии производителя системы (15–25 лет) и является требованием многих арендаторов класса А. Наш проект включает программу и методику приёмо-сдаточных измерений, на основании которой монтажная организация проводит сертификационное тестирование.
Для современного офиса с активным использованием IP-телефонии, IP-видеонаблюдения, Wi-Fi 6E и PoE++ рекомендуется категория не ниже Cat 6A: она обеспечивает 10 Гбит/с до 100 м, поддерживает полную мощность PoE++ (90 Вт) без перегрева кабеля в пучке и является перспективной для следующих поколений активного оборудования. Категория 6 допустима в объектах с менее интенсивной нагрузкой и без PoE-устройств высокой мощности.
Горизонтальная подсистема - это кабельный тракт от телекоммуникационной розетки на рабочем месте до патч-панели в телекоммуникационном шкафу этажа (горизонтальный кросс, HC). Максимальная длина горизонтального кабеля - 90 м по стандарту ГОСТ Р 53246-2008 и ISO/IEC 11801; суммарная длина постоянной линии с патч-кордами - не более 100 м. Каждая розетка подключается к патч-панели отдельным индивидуальным кабелем по топологии «звезда» - разветвления, сростки и шлейфы не допускаются.
Да. Если проектная документация уже утверждена и прошла экспертизу, мы разрабатываем только рабочую документацию на её основе. Для этого необходим утверждённый комплект ПД с архитектурными решениями, структурной схемой и описанием кроссовых пространств. Стоимость и сроки рассчитываются индивидуально.
Государственная экспертиза обязательна для объектов капитального строительства с государственным финансированием и для объектов, подпадающих под требования Градостроительного кодекса РФ. Для коммерческих объектов, не требующих разрешения на строительство, достаточно технорабочего проекта без прохождения экспертизы. АЮ-Проект сопровождает документацию через государственную или негосударственную экспертизу и устраняет замечания бесплатно.
Для начала работы достаточно: архитектурных планов этажей (PDF или DWG); ориентировочного числа рабочих мест и розеток; требований к скорости и категории кабеля (при наличии); технического задания или требований к масштабированию и резервированию. Если планов нет - поможем их получить или проведём обмерное обследование объекта.
Да. Даже для офиса с 20–50 рабочими местами рабочая документация на СКС необходима: без неё монтажник не может точно рассчитать длины кабелей, определить наполнение патч-панелей и кабельных лотков, заложить резерв для масштабирования. Кроме того, для объектов капитального строительства раздел «Сети связи» с описанием СКС является обязательным по ПП РФ № 87 (ред. от 21.10.2025) и СП 134.13330.2022.
