Система учета электроэнергии

Почему неточный учёт электроэнергии – это не погрешность, а финансовые потери объекта?

Ошибка в системе учёта электроэнергии обходится строительному объекту конкретными деньгами: коммерческие потери при выходе на оптовый рынок, расхождения между потреблённой и оплаченной энергией в многоквартирном доме, невозможность корректно распределить затраты между арендаторами торгового центра – всё это прямые следствия отсутствия или неверно спроектированной автоматизированной системы учёта. А ещё – споры с сетевой организацией, отказы в приёмке системы в эксплуатацию и санкции за нарушение требований законодательства об учёте.

АЮ-Проект выполняет полный цикл проектирования по внедрению коммерческого и технического учёта электроэнергии: разрабатывает ПД и РД на АИИС КУЭ и АИИС ТУЭ для оптового рынка, а также АСКУЭ для розничного – с гарантией метрологического соответствия, полноценной интеграцией в существующую инфраструктуру объекта и готовностью документации к прохождению экспертизы.

Чем отличаются АСКУЭ, АИИС КУЭ и АИИС ТУЭ – и что нужно вашему объекту?

За тремя аббревиатурами скрываются принципиально разные по назначению, требованиям и порядку ввода в эксплуатацию системы – и подменять одну другой при проектировании означает двигаться к заведомо неверному техническому решению.

АСКУЭ (автоматизированная система коммерческого учёта электроэнергии) применяется у участников розничного рынка – потребителей и розничных поставщиков. Система автоматически собирает, хранит и передаёт данные о потреблении для коммерческих расчётов с энергосбытовой организацией. Для новых объектов с присоединённой мощностью от 150 кВт её наличие обязательно в соответствии с требованиями сетевых организаций.

АИИС КУЭ (автоматизированная информационно-измерительная система коммерческого учёта электроэнергии) обязательна для субъектов оптового рынка электроэнергии и мощности (ОРЭМ): производителей, крупных потребителей-субъектов ОРЭМ, электросетевых компаний. В отличие от АСКУЭ, АИИС КУЭ подлежит регистрации в Федеральном реестре средств измерений и обязательной аттестации органом по сертификации, имеющим соответствующую аккредитацию. Выход на оптовый рынок без аттестованной АИИС КУЭ невозможен в принципе.

АИИС ТУЭ (автоматизированная информационно-измерительная система технического учёта электроэнергии) служит для детального учёта потребления внутри объекта по отдельным узлам, цехам, зонам и группам потребителей. Она не используется для коммерческих расчётов с энергосбытом, зато является ключевым инструментом энергетического менеджмента, выявления потерь и повышения класса энергоэффективности здания.

Кому по закону необходима АИИС КУЭ?

Наличие аттестованной АИИС КУЭ является обязательным требованием для всех субъектов оптового рынка электроэнергии и мощности в Российской Федерации. К ним относятся генерирующие компании, крупные потребители с мощностью, достаточной для выхода на ОРЭМ, а также территориальные сетевые организации в части коммерческих расчётов за услуги по передаче электроэнергии.

Важный нюанс: часть сетевых организаций использует термин «АИИС КУЭ» и в своих ТУ на АСКУЭ для розничного рынка – что создаёт терминологическую путаницу при формировании задания на проектирование. Наши инженеры анализируют ТУ и тип рынка на стадии предпроектной подготовки и помогают однозначно определить класс и состав требуемой системы ещё до начала разработки ПД.

Для каких объектов актуальна система технического учёта АИИС ТУЭ?

АИИС ТУЭ востребована там, где важно управлять энергопотреблением изнутри, а не только сводить баланс с энергосбытом. Детализированные данные о потреблении по зонам и группам потребителей превращают систему учёта из формально необходимого элемента в реальный инструмент сокращения операционных расходов.

Наиболее эффективные применения в строительном B2B:

• Производственные предприятия – разграничение потребления между цехами, производственными линиями и бытовыми нуждами; выявление энергоёмких единиц оборудования; оптимизация нагрузочного профиля для снижения пиковых платежей по тарифу;
• Торговые центры и МФК – поарендаторский субучёт, прозрачные расчёты без споров; детализация по инженерным системам – вентиляция, кондиционирование, лифты, освещение;
• Жилые комплексы – поквартирный и поподъездный учёт, разграничение общедомового и индивидуального потребления, подключение к платформам ЖКХ с личными кабинетами жильцов и возможностью удалённого снятия показаний;
• Логистические комплексы и ЦОД – мониторинг нагрузки в почасовом разрезе, управление договорными величинами мощности, контроль балансов по секциям питания;
• Объекты с несколькими собственниками или арендаторами – автоматизированный коммерческий субучёт с формированием отчётности для каждого правообладателя.

Что входит в состав ПД и РД на АИИС КУЭ и АИИС ТУЭ?

Проектная документация на автоматизированные системы учёта разрабатывается в соответствии с ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию», требованиями ГОСТ Р 8.596 и с учётом технических условий сетевой организации на АСКУЭ. В состав ПД и РД входят:

• Техническое задание на АИИС – согласованное с сетевой организацией; для АИИС КУЭ на ОРЭМ – также с органом по сертификации;
• Структурная схема системы – уровни АИИС, состав оборудования, каналы связи, интерфейсы интеграции с диспетчерскими и биллинговыми системами;
• Функциональная схема – логика сбора, передачи, хранения и обработки данных об энергопотреблении;
• Схемы подключения средств учёта – типы и классы точности счётчиков, схемы подключения трансформаторов тока (ТТ) и трансформаторов напряжения (ТН), схемы измерительных цепей;
• Расчёт метрологических характеристик – суммарная погрешность измерительного канала с учётом класса точности счётчика, ТТ и ТН;
• Планы расположения оборудования и кабельных проводок – места установки счётчиков, УСПД, коммуникационного оборудования, серверной части;
• Кабельный журнал – силовые и информационные кабели систем учёта, марки, сечения, длины;
• Спецификации оборудования и материалов – счётчики, УСПД, шкафы связи, активное сетевое оборудование;
• Пояснительная записка с обоснованием принятых технических и метрологических решений.

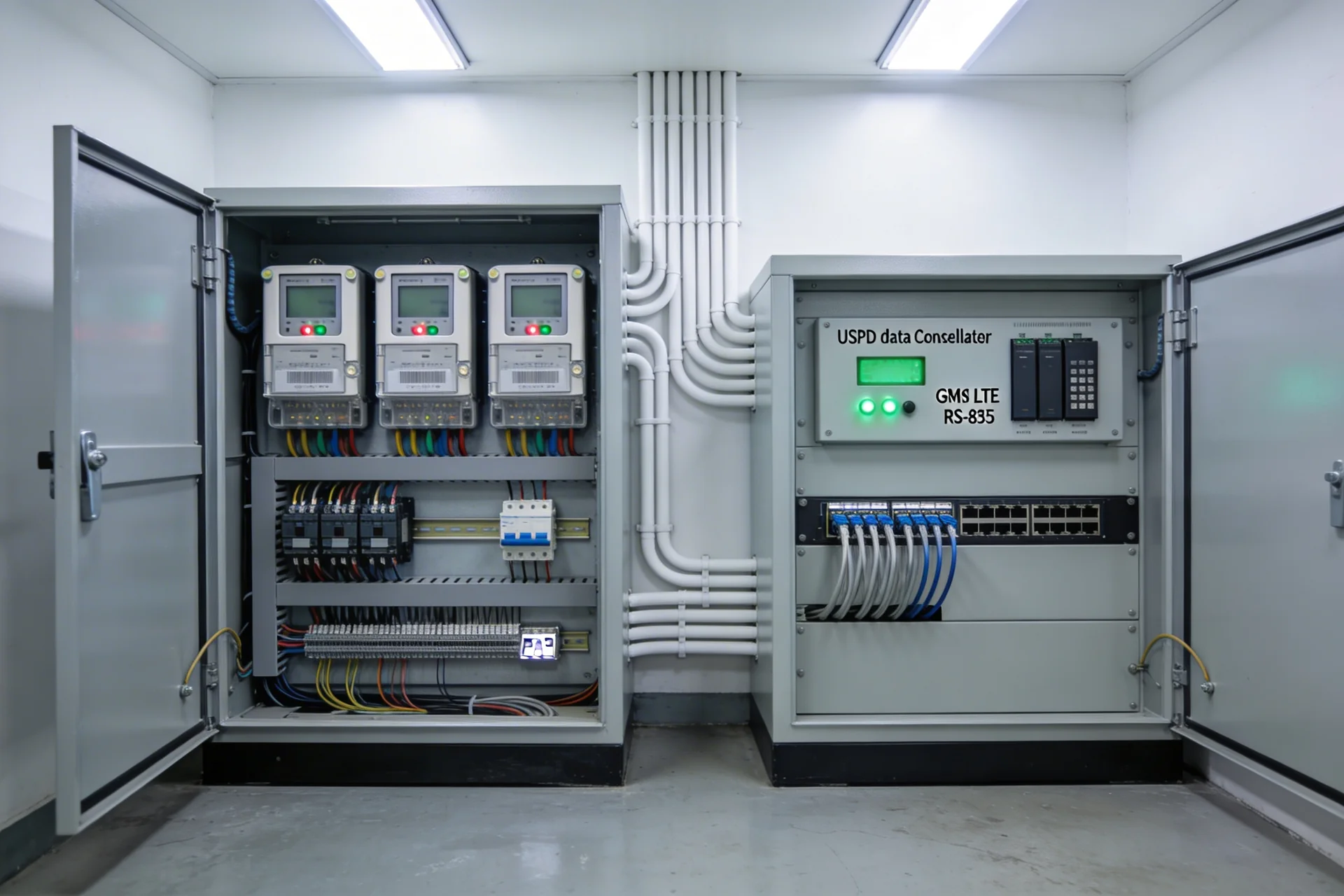

Как устроена АИИС изнутри: трёхуровневая архитектура системы учёта

Архитектура любой АИИС – будь то АСКУЭ многоквартирного жилого дома или АИИС КУЭ подстанции субъекта оптового рынка – строится по единому трёхуровневому принципу.

Уровень 1 – средства измерений. Счётчики электроэнергии с цифровым интерфейсом в каждой расчётной точке учёта. Класс точности, тип трансформаторов и схема включения определяются на основе расчёта нагрузки и нормативных требований: для оптового рынка – как правило, класс 0,2S; для розничного – класс 0,5S или 1,0.

Уровень 2 – устройства сбора и передачи данных (УСПД). Концентраторы, которые автоматически опрашивают счётчики по протоколам RS-485, PLC, GSM или Ethernet, формируют профили нагрузки с заданным интервалом интегрирования (как правило, 30 минут) и обеспечивают буферизацию данных при временной потере связи с сервером.

Уровень 3 – сервер сбора и обработки данных. Программный комплекс, принимающий данные от УСПД, формирующий балансы потребления, генерирующий расчётную отчётность и предоставляющий данные в личные кабинеты пользователей, диспетчерские системы и – для субъектов оптового рынка – в центр сбора и обработки данных АИИС ОРЭМ.

Каким нормативным требованиям должна соответствовать проектируемая система учёта?

Системы учёта электроэнергии проектируются в строгом соответствии с нормативной базой, охватывающей технические, метрологические и информационные требования. Ключевые документы:

• ГОСТ Р 8.596-2002 – метрологическое обеспечение измерительных систем, классификация АИИС и требования к погрешности измерительного канала;
• ГОСТ Р 52111-2003 – автоматизированные системы учёта электрической энергии на розничном рынке;
• ГОСТ Р 58940-2020 – интеллектуальные системы учёта электрической энергии (мощности);
• СТО 70238424.17.220.20.004-2011 – требования к организации эксплуатации АИИС;
• Постановление Правительства РФ № 442 «О функционировании розничных рынков электрической энергии» – в части требований к АСКУЭ и интеллектуальным системам учёта;
• Регламент оптового рынка электроэнергии и мощности (нормативная база НП «Совет рынка») – требования к АИИС КУЭ субъектов ОРЭМ;
• ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» – в части состава ПД.

Для АИИС КУЭ на оптовом рынке мы также готовим документацию для регистрации системы в Федеральном реестре средств измерений и сопровождаем процедуру аттестации.

Почему застройщики и технические заказчики выбирают АЮ-Проект для систем учёта?

Системы учёта – один из наиболее технически сложных разделов проектирования: они объединяют электротехнику, метрологию, телекоммуникации и программные платформы. Ошибка здесь выражается в отказе сетевой организации принять систему, коммерческих расхождениях при расчётах или невозможности аттестовать АИИС для выхода на оптовый рынок.

Опыт на объектах с жёсткими требованиями. Реализованные проекты для РЖД, ПАО «Россети Сибири», ФСК и НТЭК – организаций, для которых требования к системам коммерческого учёта традиционно выше среднерыночных. Этот опыт применяется при работе над любым объектом.

Единая точка ответственности. Система учёта проектируется в увязке со всеми электрическими разделами – схемой электроснабжения, трансформаторными подстанциями, силовым оборудованием. Не как отдельное ТЗ для IT-подрядчика, а как органичная часть единого технического решения.

Готовность к сдаче. Документация формируется с ориентацией на прохождение согласований с сетевой организацией и приёмку системы в эксплуатацию без замечаний по составу и структуре.

Фиксированные сроки и стоимость закреплены в договоре без права одностороннего пересмотра.

Стоимость и порядок заказа проектирования АИИС КУЭ или АСКУЭ

Стоимость разработки ПД и РД определяется индивидуально: тип рынка (оптовый или розничный), количество расчётных точек учёта, необходимость аттестации АИИС, наличие или отсутствие УСПД, требования к интеграции с диспетчерскими системами. Ориентировочный расчёт – через онлайн-калькулятор на сайте.

Для получения точного коммерческого предложения оставьте заявку: укажите тип и назначение объекта, категорию рынка, ориентировочную установленную мощность и прикрепите технические условия на АСКУЭ, если они уже получены. Наш инженер свяжется с вами в течение рабочего дня. Работаем по всей России дистанционно; первичная консультация – бесплатно.
