Система дымоудаления
Разработка РД: от 22 дней
Цена от 50000 рублей
Ошибки в проекте системы дымоудаления обнаруживаются не на чертежах, а при пожаре – когда эвакуационный коридор заполнен дымом за считанные минуты, а вентилятор не развивает расчётного давления из-за неверно подобранного статического параметра. АЮ-Проект разрабатывает проектную документацию стадий ПД и РД по противодымной вентиляции – системам дымоудаления (СДУ), дымоотводу (ДО) и противодымной вентиляции (ПДВ) – с учётом объёмно-планировочных решений, потоков эвакуации и категории здания; интегрирует СДУ с автоматическими установками пожаротушения и оповещения; обеспечивает надёжную работу оборудования при температурах до +600 °C в режиме удаления продуктов горения. Допуск СРО, нормоконтроль по СП 7.13130.2013 и СП 60.13330.2020, фиксированная цена договора и бесплатные правки по замечаниям государственной и негосударственной экспертизы.

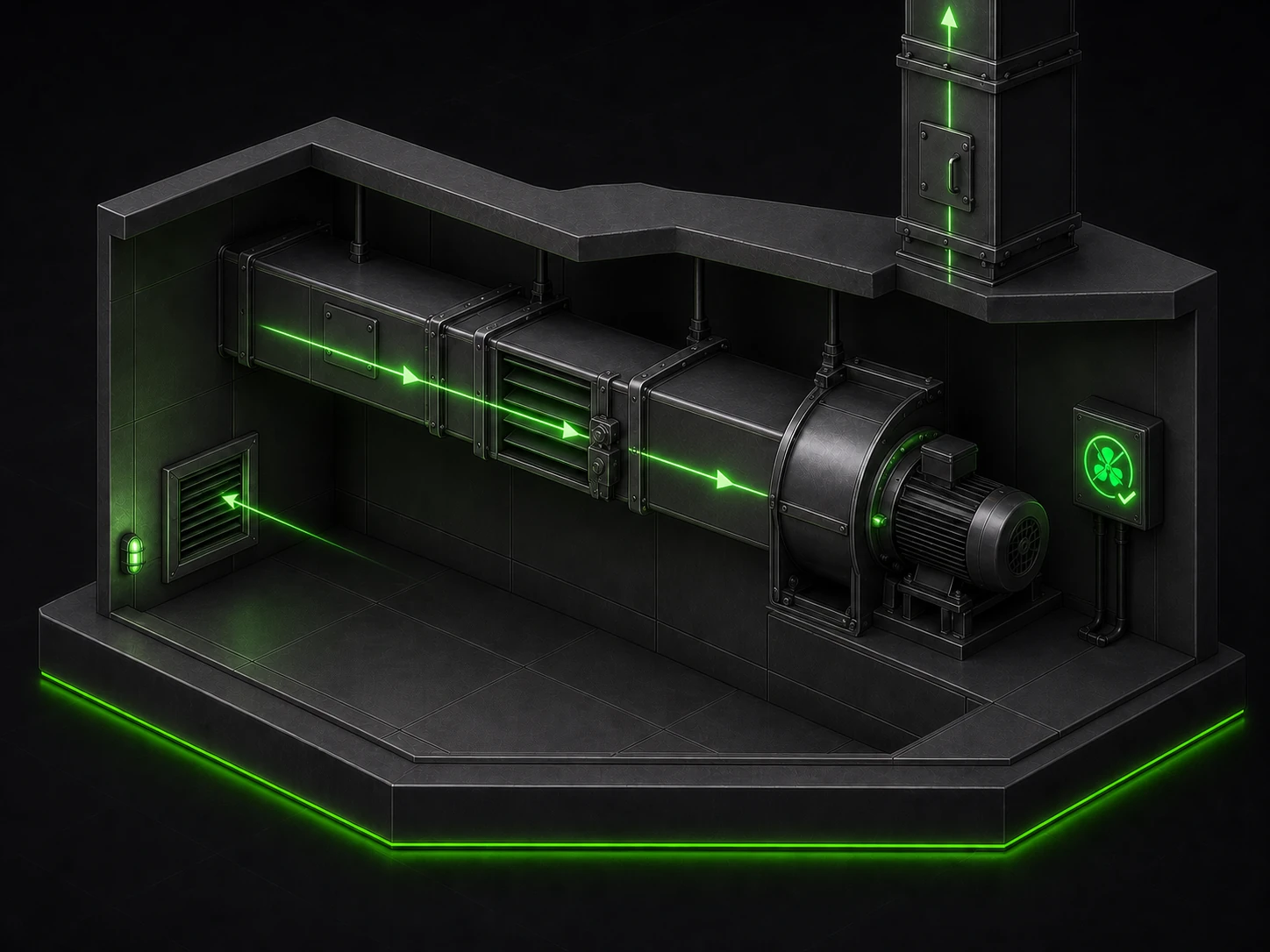

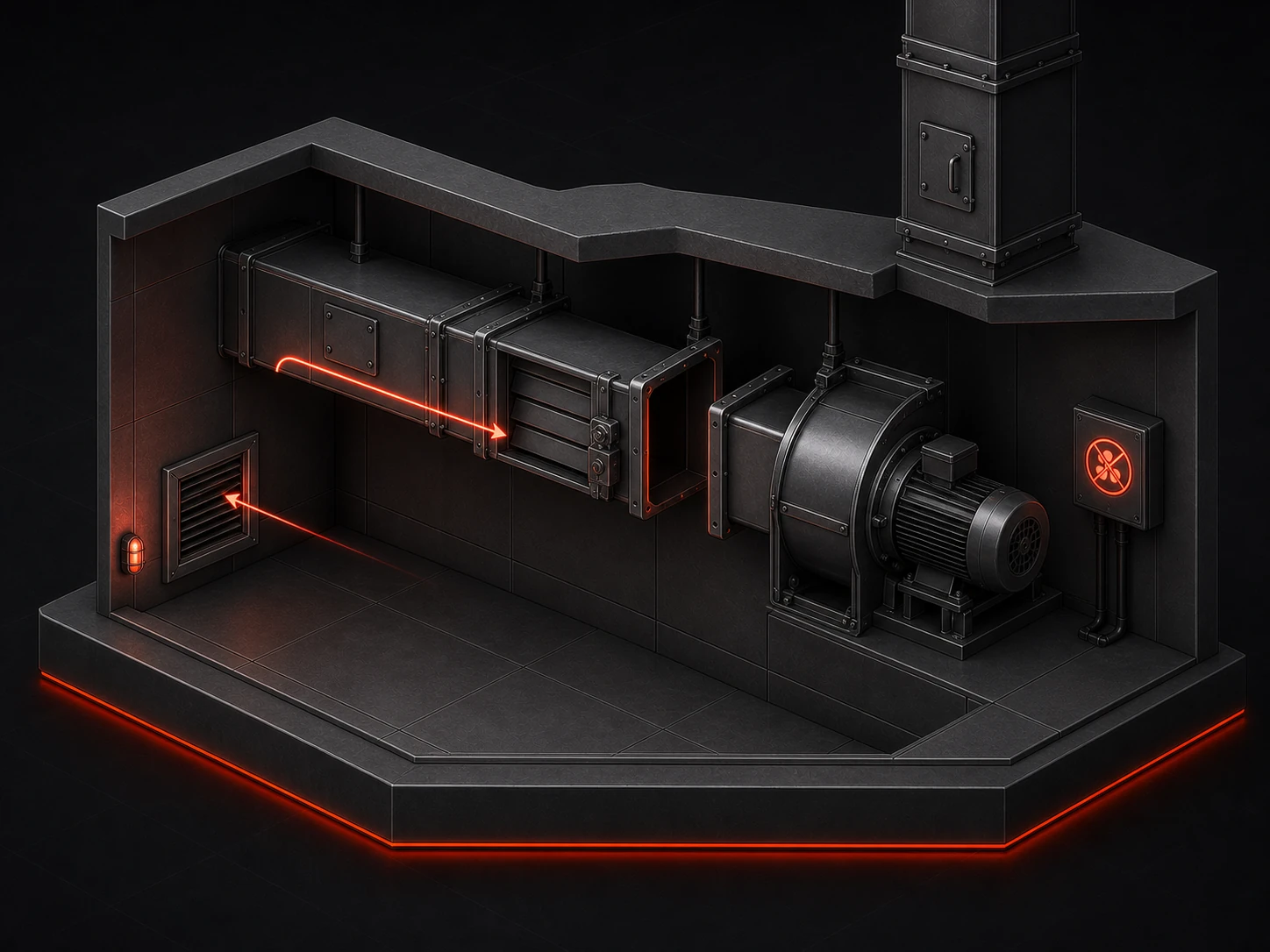

Что входит в проектирование систем дымоудаления?
Проектирование СДУ/ДО/ПДВ охватывает две стадии: ПД – проектную документацию, которая проходит экспертизу, и РД – рабочую документацию для монтажа и пусконаладки. Обе стадии разрабатываются в составе подраздела ИОС 5.4 «Отопление, вентиляция и кондиционирование воздуха, дымоудаление» согласно Постановлению Правительства РФ № 87 от 16.02.2008 (ред. 2023).
Стадия ПД включает:
- Пояснительную записку с описанием принятых технических решений, обоснованием выбора систем вытяжной (ВПВ) и приточной противодымной вентиляции (ППВ), подпора воздуха в лестничных клетках, лифтовых шахтах и тамбур-шлюзах
- Расчёт параметров ВПВ и ППВ: расходы газовоздушных смесей через дымоприёмные устройства, температуру продуктов горения, аэродинамическое сопротивление воздуховодов
- Принципиальные схемы систем СДУ и ПДВ с указанием расходов и давлений
- Планы помещений с отображением трасс воздуховодов, размещением вентиляторов дымоудаления и подпора
- Перечень зданий, помещений и коридоров, подлежащих оснащению по СП 7.13130.2013 п. 7.2
- Задания смежным разделам: КР (нагрузки от вентагрегатов), ЭО (мощности электродвигателей), АПТ/АПС (управляющие сигналы)
- Раздел пожарной безопасности в части ПДВ в составе Раздела 9 ПД по ПП РФ № 87
Стадия РД содержит:
- Рабочие чертежи воздуховодов СДУ и ПДВ с аксонометрическими схемами
- Спецификации оборудования: дымовые вентиляторы с классом температуростойкости F300/F400/F600, противопожарные нормально-открытые (НОПК) и нормально-закрытые клапаны (НЗПК), дымоприёмные устройства
- Монтажные схемы узлов прохода через противопожарные преграды
- Схемы автоматики и диспетчеризации СДУ/ПДВ с алгоритмами управления при пожаре
- Ведомости объёмов работ и сводные ведомости воздуховодов
- Задания на блокировку с системой оповещения и управления эвакуацией (СОУЭ) и автоматическими установками пожаротушения (АУПТ)
- Программы и методики пусконаладочных работ (ПНР) по ПДВ
Сравнение стадий ПД и РД для систем дымоудаления
| Параметр | Стадия ПД | Стадия РД |
|---|---|---|
| Цель | Подтверждение соответствия нормативам, прохождение экспертизы | Производство работ, монтаж, ПНР |
| Детализация чертежей | Принципиальные схемы, планы М 1:200 | Рабочие чертежи М 1:50, аксонометрия |
| Расчёты | Расчёт параметров ВПВ и ППВ, обоснование класса вентилятора | Аэродинамический расчёт всех участков воздуховодов |
| Оборудование | Тип и класс, техусловия производителей | Точные марки, модели, артикулы, спецификации |
| Автоматика | Принципиальные алгоритмы управления | Полные схемы, таблицы сигналов, ПНР |
| Смежные разделы | Задания в КР, ЭО, ГПЧ, АПС | Совместные схемы с АУПТ, СОУЭ, BMS |
| Итог | Положительное заключение экспертизы | Исполнительная документация для ввода в эксплуатацию |
Какие типы объектов требуют проектирования СДУ и ПДВ?
Согласно СП 7.13130.2013 п. 7.2, вытяжная противодымная вентиляция обязательна для коридоров и холлов жилых зданий выше 28 м, для торговых, административных и производственных зданий с незадымляемыми путями эвакуации, а также для подземных и надземных паркингов, атриумов и пассажей.
АЮ-Проект проектирует системы дымоудаления для следующих категорий объектов:
- Многоквартирные жилые дома (МКД) высотой более 28 м: подпор воздуха в незадымляемых лестничных клетках типа Н2, лифтовых шахтах с режимом «пожарный лифт», тамбур-шлюзах
- Торгово-развлекательные центры (ТРЦ) с атриумами и пассажами: дымовые зоны площадью до 3 000 м² с обособленными ВПВ-системами по СП 154.13130.2013
- Офисные и административные здания: коридорные системы дымоудаления с расчётом по плотности теплового потока
- Производственные и складские здания категорий А, Б, В: дымоудаление из помещений площадью свыше 200 м², аварийная вентиляция с кратностью не менее 6 об/ч
- Подземные и многоуровневые паркинги: обособленные системы для каждого этажа, нержавеющие воздуховоды класса П1 с нормированной огнестойкостью
- Объекты здравоохранения и образования: совмещённые системы ПДВ с операционными блоками и коридорами, требования к герметичности клапанов класса 2 по EN 1751
- Гостиницы и апартаментные комплексы высотой более 28 м: поэтажные системы ВПВ в коридорах, ППВ в холлах лифтов
Специфика проектирования паркингов и ТРЦ
Подземные паркинги и крупные торговые центры – наиболее нормативно насыщенные объекты в части СДУ. В паркингах АЮ-Проект проектирует импульсную вентиляцию с струйными вентиляторами как альтернативу традиционным воздуховодным системам – там, где архитектурные ограничения не позволяют разместить магистральные шахты. Для ТРЦ с атриумами расчёт ведётся по методике ВНИИПО с определением высоты дымового слоя, температуры газов и расхода через дымоприёмные устройства в соответствии с Методическими рекомендациями к СП 7.13130.2013.
Как выполняется расчёт систем дымоудаления?
Расчёт противодымной вентиляции – итерационный процесс, результат которого напрямую влияет на класс дымового вентилятора и сечение шахт. Ошибка на этапе расчёта площади очага возгорания или неправильный перевод статического давления вентилятора в полное приводит к тому, что смонтированная система не проходит ПНР.
АЮ-Проект выполняет расчёты по следующим методикам:
- Расчёт параметров ВПВ по МР к СП 7.13130.2013 ВНИИПО: определение расхода дыма через дымоприёмное устройство в зависимости от высоты дымового слоя, ширины устройства и температуры газов; условие – ширина дымоприёмника не превышает толщину дымового слоя под ним
- Аэродинамический расчёт воздуховодов ВПВ с учётом нормированного диапазона температур от +20 °C (в штатном режиме) до +600 °C (при пожаре) – влияет на плотность газов и потери давления
- Расчёт ППВ для лестничных клеток типа Н2 и Н3 по удельному расходу воздуха через притворы дверей с учётом количества одновременно открытых дверей
- Расчёт подпора в лифтовых шахтах при открытой двери на пожарном этаже: давление не менее 20 Па и не более 150 Па по СП 7.13130.2013 п. 8.8
- BIM-координация в Revit/AutoCAD MEP для исключения коллизий воздуховодов СДУ с несущими конструкциями, трубопроводами и кабельными лотками на этапе ПД
Типичные ошибки проектирования систем дымоудаления
Большинство замечаний экспертизы по разделу ОВ в части СДУ носят типовой характер: они воспроизводятся из проекта в проект и связаны не с незнанием нормативов, а с упрощением расчётных моделей.
АЮ-Проект систематически исключает следующие ошибки:
- Применение ППВ без ВПВ – обособленная приточная система без вытяжной недопустима: это прямое нарушение СП 7.13130.2013 и письма ВНИИПО МЧС от 15.09.2025 № ИГ-117-1677-13-2, запрещающего обособленное использование ППВ
- Неправильное определение площади очага возгорания – в помещениях с открытыми пространствами неопытные проектировщики занижают минимальную ширину расчётного очага, что ведёт к недостаточному расходу ВПВ
- Ошибка перевода давления вентилятора – производители указывают полное давление, тогда как проект рассчитывается по статическому; несоответствие приводит к выбору вентилятора с недостаточным напором
- Неверные габариты дымоприёмного устройства – ширина дымоприёмника, превышающая толщину дымового слоя, обеспечивает захват чистого воздуха вместо дыма, сводя эффективность системы к нулю
- Отсутствие обособленных систем для дымовых зон в ТРЦ – СП 154.13130.2013 требует автономной системы для каждой зоны; объединение зон в одну ВПВ является грубым нарушением
- Несогласованность с АУПТ – автоматическое водяное пожаротушение снижает температуру дымовых газов и меняет расчётные параметры ВПВ; если проекты разрабатываются независимо, итоговые характеристики систем будут взаимоисключающими
Интеграция СДУ с системами здания
Система дымоудаления не работает изолированно: её эффективность при пожаре полностью определяется качеством сопряжения с другими инженерными системами здания. АЮ-Проект проектирует СДУ как элемент комплексной системы противопожарной защиты.
Автоматика и диспетчеризация
Управление системами ВПВ и ППВ строится на сигналах от автоматической пожарной сигнализации (АПС): при срабатывании извещателей на конкретном этаже происходит каскадное открытие клапанов ВПВ, запуск дымовых вентиляторов F300/F400, одновременное отключение общеобменной вентиляции и включение ППВ. АЮ-Проект разрабатывает совместные задания с разделом АПС/АУПТ, определяя таблицы управляющих сигналов и алгоритмы работы в матрице «зона – система».
Интеграция с АСУЗ/АСДУ и СОУЭ
Протоколы взаимодействия СДУ с системой управления зданием (BMS) и системой оповещения и управления эвакуацией (СОУЭ) закладываются на стадии ПД. В рамках BMS предусматривается мониторинг положения клапанов, состояния вентиляторов и давления в шахтах в реальном времени. СОУЭ типа 4–5 синхронизирует включение оповещения по этажам с алгоритмом работы ПДВ, что исключает запуск потоков людей против направления движения дыма.
Согласования и взаимодействие с надзорными органами
Проектная документация по СДУ/ПДВ в составе ПД проходит государственную или негосударственную экспертизу в части соблюдения требований пожарной безопасности по ФЗ № 123-ФЗ и ПП РФ № 87. Дополнительно для ряда объектов требуются согласования с органами ГПН МЧС России.
АЮ-Проект сопровождает проект на всех этапах согласования:
- Подготовка технического задания на СДУ совместно с заказчиком и архитектором – до начала разработки ПД
- Получение и анализ технических условий (ТУ) от поставщиков дымовых вентиляторов и клапанов на предмет соответствия классам температуростойкости
- Ответы на замечания органов экспертизы по разделу ОВ (ПДВ) – в рамках договора, без дополнительной оплаты
- Взаимодействие с разработчиками разделов АПС, АУПТ, СОУЭ, ЭО для синхронизации технических решений и исключения коллизий в сводном томе ПД
Почему выбирают АЮ-Проект для проектирования систем дымоудаления?
АЮ-Проект объединяет нормативную экспертизу по СП 7.13130.2013, опыт на объектах высотой до 75 м и выше, производственных корпусах и подземных паркингах, а также полный цикл от ПД до сопровождения ПНР – в одной команде.
Конкретные преимущества:
- Допуск СРО на проектирование объектов капитального строительства, включая особо опасные и технически сложные
- Нормоконтроль каждого раздела по актуальным редакциям нормативов – в штате специалисты с опытом ответов на замечания экспертизы Главгосэкспертизы и региональных ГАУ
- Фиксированная цена – стоимость определяется на этапе заключения договора и не меняется в процессе разработки
- Бесплатные правки по замечаниям экспертизы – корректировки ПД по итогам экспертного заключения входят в стоимость договора
- BIM-проектирование в Revit для координации СДУ со смежными разделами КР, ОВ, ЭО, ВК, что исключает коллизии на стадии монтажа
- Опыт на объектах разного масштаба: от жилых домов 9–25 этажей до торговых центров с атриумами площадью 30 000+ м² и промышленных объектов категорий А–В
Какими нормативами регулируется проектирование систем дымоудаления?
Проектирование СДУ/ДО/ПДВ регулируется федеральными законами, сводами правил и национальными стандартами в области пожарной безопасности и строительства. Все документы применяются в действующей редакции на момент разработки ПД.
Актуальный перечень нормативных документов:
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 (с изм.) – базовый закон, устанавливающий требования к системам противодымной защиты зданий
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – основной свод правил по проектированию ВПВ, ППВ, подпора воздуха, применяется в части раздела 7 (противодымная вентиляция) и раздела 8 (подпор воздуха)
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003) – требования к инженерным системам здания в целом, применяется совместно с СП 7.13130.2013
- СП 154.13130.2013 «Встроенные подземные автостоянки. Требования пожарной безопасности» – специальные требования к системам дымоудаления подземных паркингов, дымовым зонам
- Постановление Правительства РФ № 87 от 16.02.2008 (ред. 15.09.2023) «О составе разделов проектной документации» – определяет состав подраздела ИОС 5.4 ОВиК на стадии ПД
- Методические рекомендации к СП 7.13130.2013 «Расчётное определение основных параметров противодымной вентиляции зданий» (ВНИИПО МЧС России) – методика расчёта расходов ВПВ и ППВ, применяемая на стадиях ПД и РД
- ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приёмо-сдаточных и периодических испытаний» – требования к испытаниям систем ПДВ при вводе в эксплуатацию
- ГОСТ Р 60045-2016 (EN 12101-3:2015) «Системы контроля дыма и тепла. Технические характеристики вентиляторов для использования в системах контроля дыма и тепла» – классификация и требования к дымовым вентиляторам F200/F300/F400/F600/F842
- СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» – требования к незадымляемости эвакуационных путей, влияющие на компоновку систем ПДВ
- Письмо ФГБУ ВНИИПО МЧС России от 15.09.2025 № ИГ-117-1677-13-2 – разъяснение о недопустимости обособленного применения ППВ без ВПВ
Стоимость и сроки проектирования систем дымоудаления
Стоимость и сроки разработки ПД и РД по СДУ/ПДВ определяются совокупностью технических и организационных факторов, специфичных именно для противодымной вентиляции:
- Этажность и высота здания – каждые 28 м высоты и смена типа незадымляемой лестничной клетки (Н1/Н2/Н3) требуют отдельного расчёта подпора
- Наличие и площадь атриумов, пассажей, открытых пространств – расчёт по отдельной методике ВНИИПО, значительно увеличивающий трудоёмкость ПД
- Количество дымовых зон и обособленных систем – каждая зона требует собственной аэродинамики, спецификации вентилятора и схемы автоматики
- Категория и функциональное назначение здания (жилое, торговое, производственное, паркинг) – определяет нормативную базу и объём задания смежным разделам
- Стадия проектирования – только ПД, только РД или совмещённая разработка ПД+РД
- Наличие исходно-разрешительной документации – наличие ТУ от производителей оборудования, готовой архитектурно-строительной части, заданий смежников
Ориентировочный расчёт – через онлайн-калькулятор на сайте.
Для подготовки точного коммерческого предложения в заявке необходимо указать: тип и назначение объекта (МКД, ТРЦ, производство, паркинг), этажность и высоту здания, ориентировочную площадь по этажам, наличие атриумов или других открытых пространств, стадию проектирования (ПД, РД или ПД+РД), а также наличие готовой архитектурной части. Первичная консультация бесплатна; работаем по всей России дистанционно.
Как заказать проектирование систем дымоудаления в АЮ-Проект?
- Подача заявки
Заполните форму на сайте или направьте запрос на e-mail, указав тип объекта, этажность и стадию проектирования. Если есть архитектурные чертежи – приложите их: это ускорит подготовку коммерческого предложения. - Первичная консультация
Инженер АЮ-Проект анализирует планировочные решения, уточняет наличие атриумов, дымовых зон, типов лестничных клеток и категорию объекта по пожарной нагрузке. Консультация бесплатна. - Подготовка коммерческого предложения
На основании предоставленных данных АЮ-Проект формирует КП с фиксированной ценой, составом разделов ПД и/или РД и сроками по каждому этапу. - Заключение договора
В договоре фиксируются цена, сроки, состав документации и условие бесплатных правок по замечаниям экспертизы. Аванс – только после подписания договора. - Сбор исходных данных
АЮ-Проект формирует чек-лист исходных данных для раздела ОВ (ПДВ): архитектурную часть, задания смежников (АПС, АУПТ, ЭО), технические условия на подключение, при необходимости – результаты обследования здания. - Разработка ПД и/или РД
Инженеры выполняют расчёты ВПВ и ППВ, компонуют системы в BIM, согласуют технические решения с заказчиком по итогам каждого этапа. Промежуточные версии предоставляются для проверки. - Сопровождение экспертизы и сдача документации
АЮ-Проект отвечает на замечания экспертизы по разделу СДУ/ПДВ без дополнительной оплаты, вносит корректировки и передаёт окончательный комплект РД для производства работ.
Наши преимущества
Эксперты по направлению
Сотрудники производственного отдела, которые работают над проектированием инженерных систем.
Светлана Петровна - один из тех специалистов, на чью профессиональную оценку команда может уверенно опираться в сложных проектных ситуациях.
Александр Васильевич - один из технических специалистов производственного отдела.
Ольга Владимировна помогает производственному отделу формировать команды под проектные задачи.
Схема работы
и изучают объект, только после этого отдают объект на оценку менеджерами
и сметчикам.
с которыми мы работали
два основных сотрудника - менеджер и начальник отдела или главный инженер проекта, которые будут взаимодействовать с заказчиком на всем пути работы.
Часто задаваемые вопросы
BIM-координация применяется АЮ-Проект на объектах любого масштаба при наличии пересечений воздуховодов СДУ с несущими конструкциями или трубопроводами других разделов. Для небольших объектов (до 3–4 этажей с простой планировкой) проектирование ведётся в AutoCAD с аксонометрическими схемами – этого достаточно для производства работ и прохождения экспертизы.
Да. При реконструкции без обследования невозможно точно определить размеры существующих шахт, места прохода через противопожарные преграды, фактические нагрузки на перекрытия от вентагрегатов и наличие скрытых инженерных коммуникаций. АЮ-Проект выполняет техническое обследование объекта как отдельную услугу или в рамках подготовки к проектированию.
Это означает, что параметры ВПВ или ППВ в РД необходимо скорректировать. АЮ-Проект предусматривает в программе ПНР возможность перерасчёта с учётом фактических характеристик оборудования – именно поэтому в РД закладываются все расчётные параметры, а не только спецификации, чтобы инженер по ПНР понимал, какие значения нужно достичь на каждом участке.
Авторский надзор – отдельная услуга, оформляемая дополнительным договором. Он предполагает выезды инженера АЮ-Проект на объект в ходе монтажа для контроля соответствия РД, а также участие в пусконаладочных работах и подписание исполнительной документации.
Государственная экспертиза обязательна для объектов, финансируемых из бюджета, и для уникальных объектов (высота более 100 м, более 1 500 мест и т.д.). Для прочих объектов капитального строительства предусмотрена негосударственная экспертиза. В обоих случаях раздел ОВ с подразделом ПДВ проходит проверку на соответствие СП 7.13130.2013 и ФЗ № 123-ФЗ.
Класс зависит от типа системы и объекта. F300 (работа при +300 °C в течение 60 мин) применяется для большинства жилых и общественных зданий; F400 – для паркингов и производственных объектов с повышенной пожарной нагрузкой; F600 – для объектов с высокой температурой продуктов горения, в том числе со складскими стеллажными системами. Класс определяется расчётом на стадии ПД.
Нет. Система дымоудаления – самостоятельная, конструктивно обособленная система с вентиляторами классов F300–F600, противопожарными нормально-открытыми клапанами и огнестойкими воздуховодами. Общеобменная вентиляция при пожаре отключается, её воздуховоды не рассчитаны на температуры продуктов горения и не обеспечат эвакуацию дыма.
Не всегда. По СП 7.13130.2013 п. 7.3 система приточно-вытяжной ПДВ не требуется в помещениях площадью до 200 м², оснащённых автоматическим водяным или пенным пожаротушением (за исключением категорий А и Б), а также в помещениях с газовым, аэрозольным или порошковым тушением. Однако это правило применяется к конкретным помещениям, а не к зданию в целом – коридоры, лестничные клетки и холлы лифтов защищаются ПДВ независимо от наличия АУПТ.
