Проектирование систем резервного, аварийного и автономного электроснабжения (солнечные и дизельные подстанции)

Почему отказ внешней сети - это управляемый риск, а не форс-мажор?

Непредвиденное отключение внешнего электроснабжения на объекте с непрерывным технологическим циклом, медицинским оборудованием или критической IT-инфраструктурой - не случайность, которую невозможно предотвратить. Это инженерная задача, решаемая на стадии проектирования: грамотно спроектированная система резервного, аварийного или автономного электроснабжения переключает нагрузку за секунды и обеспечивает бесперебойную работу объекта независимо от состояния внешних сетей.

АЮ-Проект разрабатывает ПД и РД систем резервного, аварийного и автономного электроснабжения: дизельные электростанции (ДГУ), солнечные электростанции (СЭС) и гибридные энергокомплексы ДГУ+СЭС+АКБ - для строительных объектов любого назначения, масштаба и степени ответственности. Подбираем оптимальную конфигурацию под требования категории надёжности, бюджет и условия эксплуатации.

Чем резервное, аварийное и автономное электроснабжение отличаются друг от друга?

Эти три понятия нередко смешиваются, хотя каждое описывает самостоятельную инженерную концепцию с разным составом оборудования и проектными задачами.

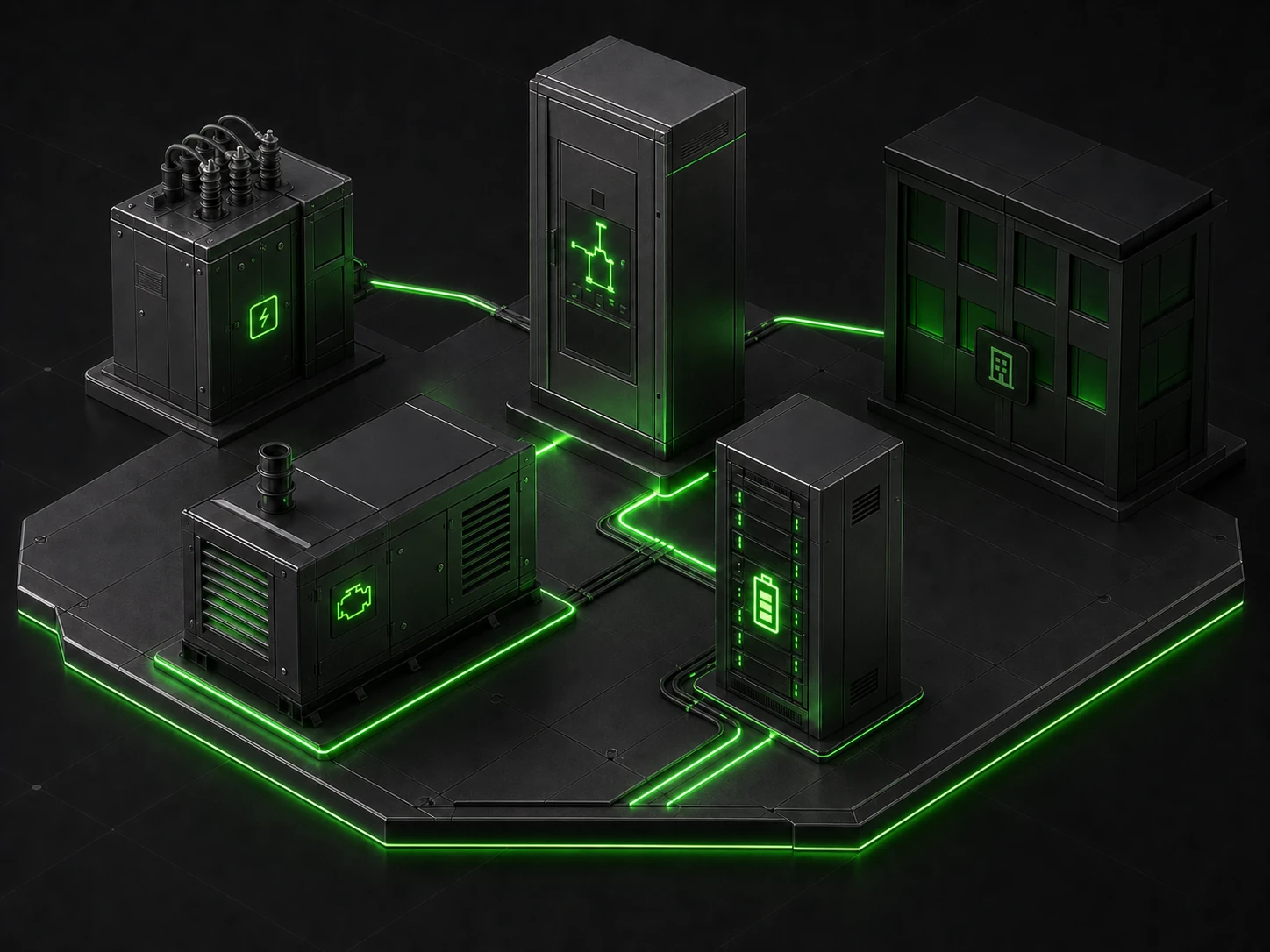

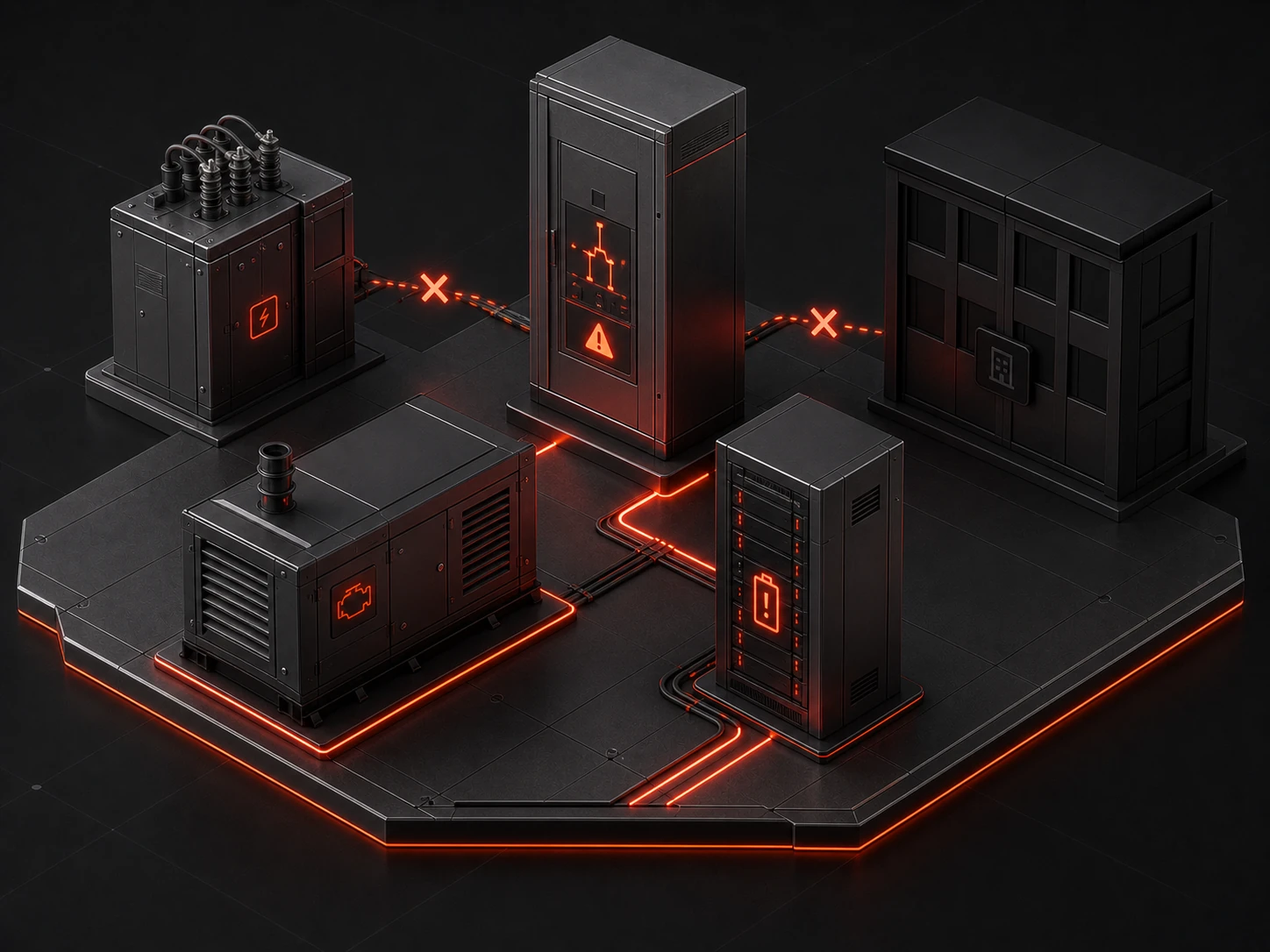

Резервное электроснабжение - система, обеспечивающая переключение нагрузки на независимый резервный источник питания при исчезновении напряжения в основной сети. Реализуется через схему АВР (автоматического ввода резерва) с заданным нормированным временем переключения. В качестве резервного источника чаще всего применяется ДГУ или второй ввод от независимой питающей линии.

Аварийное электроснабжение - подмножество резервного, направленное на сохранение работоспособности критически важных потребителей при любом варианте полного обесточивания объекта: освещение путей эвакуации, системы пожарной сигнализации и оповещения, системы безопасности, медицинское оборудование жизнеобеспечения. Нормативные требования к составу аварийного электроснабжения и времени восстановления питания определяются назначением объекта.

Автономное электроснабжение полностью независимо от централизованных сетей - объект работает исключительно на собственной генерации. Актуально для удалённых промышленных объектов, вахтовых посёлков, объектов добывающей отрасли, а также там, где стоимость технологического присоединения к сети нецелесообразно высока.

Когда по нормам требуется резервный или аварийный источник питания?

Обязательность резервного питания определяется категорией надёжности электроснабжения, которая устанавливается на стадии проектирования в соответствии с п. 1.2.18 ПУЭ (7-е издание) исходя из характера технологического процесса и последствий перерыва электроснабжения.

• I категория и особая группа I категории - два независимых взаимно резервирующих источника питания; для особой группы - дополнительный третий независимый источник (как правило, ДГУ). Перерыв электроснабжения недопустим. К таким объектам относятся хирургические отделения, серверные залы с высоким SLA, производства с взрывоопасными средами, тяговые объекты.
• II категория - два независимых источника; допустимо ручное или автоматическое переключение с нормированным временем перерыва. Рекомендуется ДГУ для объектов, где длительный простой влечёт значительные экономические потери.
• III категория - один источник питания; резервный источник - по требованию заказчика или технологическому заданию.

Объекты, для которых резервное питание является нормативно обязательным или технически необходимым: медицинские учреждения, центры обработки данных, котельные и насосные станции, объекты связи и телекоммуникаций, аэропорты и вокзалы, промышленные предприятия с непрерывным циклом.

Проектирование дизельных электростанций: надёжный резерв для объектов любой категории

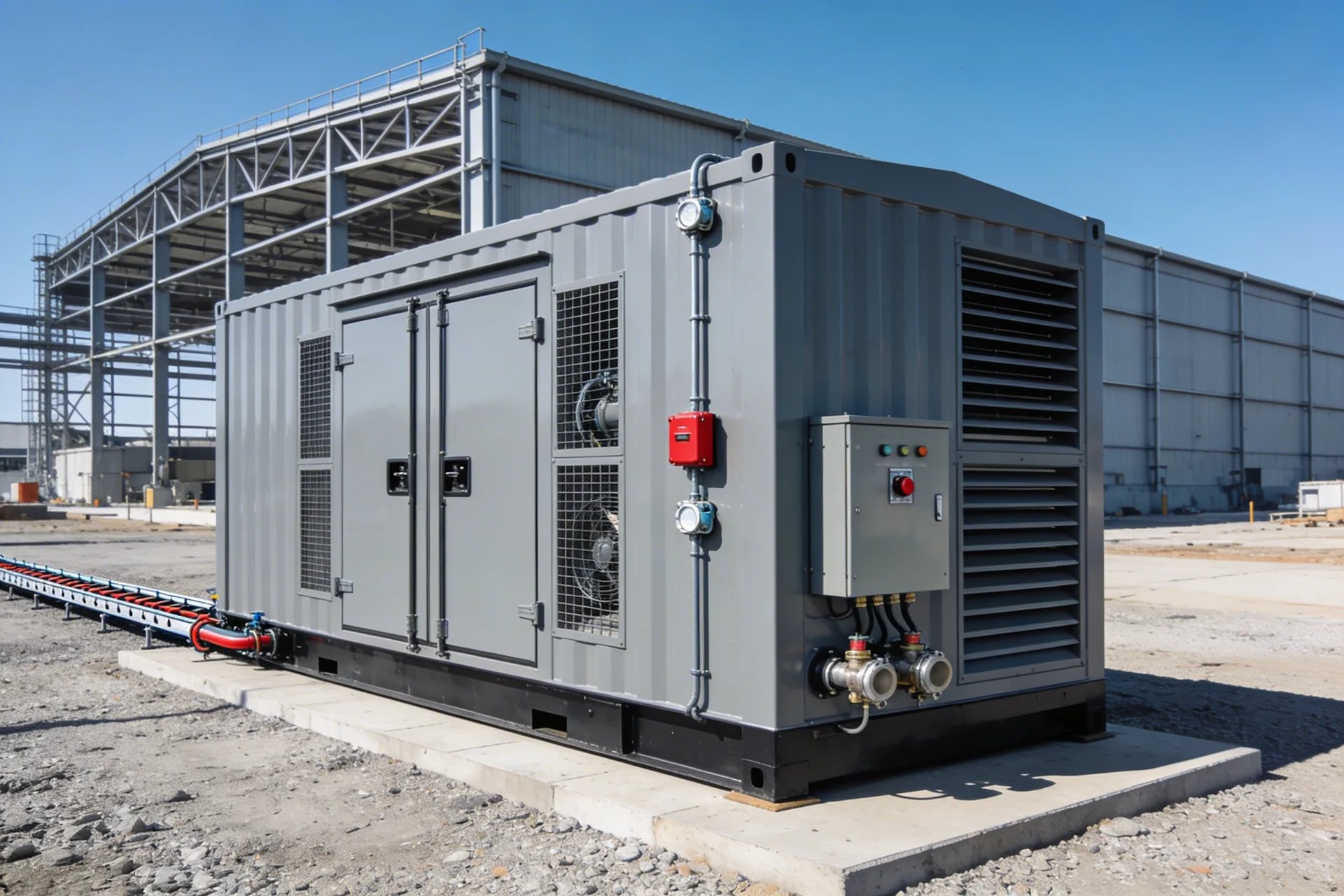

Дизельная генераторная установка - наиболее технически зрелый и распространённый тип резервного и автономного источника питания, обеспечивающий полное электроснабжение объекта при отсутствии внешней сети. Мы проектируем ДЭС в любом конструктивном исполнении: открытое, в звукоизолирующем кожухе, в утеплённом контейнере или блочно-модульном здании заводского изготовления.

Типовые области применения в B2B-сегменте:

• резервное электроснабжение объектов I и II категории надёжности (больницы, ЦОД, торговые центры, офисные комплексы);
• основное и резервное питание удалённых объектов нефтегазовой отрасли, вахтовых посёлков и производственных площадок;
• временное электроснабжение строительных площадок до подключения к постоянным сетям;
• питание инфраструктурных объектов: котельных, насосных станций, водоочистных сооружений;
• аварийное электроснабжение объектов связи, телекоммуникаций и аэродромной инфраструктуры.

Что входит в состав ПД и РД на дизельную электростанцию?

Полный комплект проектной документации на ДЭС включает технические решения, необходимые как для получения разрешений и прохождения экспертизы, так и для производства строительно-монтажных работ:

• ситуационный план и план привязки ДЭС к местности: кабельные трассы, проезды для обслуживания, место размещения топливного бака;
• план установки ДГУ на основании в трёх проекциях с фундаментными и установочными размерами;
• план расположения оборудования в контейнере или машинном зале с соблюдением нормируемых расстояний для обслуживания;
• расчёт требуемой мощности ДГУ с учётом состава нагрузок, коэффициентов спроса и допустимой нагрузочной способности;
• однолинейная схема электроснабжения с ДГУ, принципиальная схема щита АВР с описанием алгоритма переключения;
• схема щита собственных нужд ДЭС;
• расчёт и чертежи контура заземления с описанием применяемых материалов;
• расчёт объёма расходного топливного бака и описание системы топливоподачи;
• кабельный журнал с марками кабелей, сечениями и длинами;
• спецификации оборудования и материалов.

Для каких объектов актуальна солнечная или гибридная электростанция?

Солнечная электростанция экономически обоснована для объектов, где совпадают несколько условий: достаточный уровень инсоляции, наличие крупных кровельных или наземных площадей и долгосрочный горизонт планирования. Возврат инвестиций в СЭС достигается за счёт снижения потребления дорогостоящей сетевой электроэнергии или исключения затрат на топливо и обслуживание ДГУ.

Наиболее эффективные сферы применения в строительном B2B:

• логистические и складские комплексы с большими кровельными площадями и значительным дневным потреблением;
• тепличные и агропромышленные комплексы с высокой потребностью в дешёвой электроэнергии;
• производственные предприятия, оптимизирующие операционные расходы на электроэнергию;
• удалённые объекты без возможности подключения к централизованной сети, где СЭС является основным или единственным источником питания;
• объекты с требованием экологической сертификации или целями снижения углеродного следа.

Гибридный энергокомплекс ДГУ + СЭС + АКБ - оптимальное решение для объектов, которым одновременно нужны надёжность дизельного резерва и экономия за счёт возобновляемой генерации. СЭС покрывает дневную нагрузку и сокращает наработку ДГУ, аккумуляторный блок (АКБ) сглаживает суточные и погодные колебания солнечной генерации и обеспечивает питание в ночное время. Система управления энергопотоками автоматически распределяет нагрузку между источниками по заданному алгоритму.

Что входит в состав ПД и РД на СЭС и гибридный энергокомплекс?

Проект солнечной электростанции и гибридного энергокомплекса содержит следующие технические решения и расчёты:

• энергетический расчёт СЭС с учётом географического положения объекта, ориентации и угла наклона панелей, данных инсоляции;
• подбор фотоэлектрических модулей по мощности, КПД, классу температурной стабильности и условиям эксплуатации;
• подбор инверторного оборудования - сетевые, гибридные или off-grid инверторы в зависимости от типа СЭС;
• расчёт и проектирование системы накопления энергии: ёмкость, тип аккумуляторов (LiFePO4, AGM), система управления зарядом и разрядом;
• расчёт и проектирование опорных конструкций - кровельных (металлическая обрешётка, балластные системы) или наземных (свайные и анкерные основания);
• однолинейная схема электроснабжения СЭС с интеграцией в сеть объекта или в схему гибридного комплекса ДГУ+СЭС+АКБ;
• схема и расчёт молниезащиты и заземления фотоэлектрической системы;
• система коммерческого и технического учёта электроэнергии, мониторинг выработки;
• кабельный журнал постоянного и переменного тока, спецификации оборудования и материалов.

Как выбрать тип резервного источника питания для конкретного объекта?

Выбор конфигурации определяется одновременно несколькими параметрами: категорией надёжности электроснабжения, характером нагрузки, доступностью топлива, климатическими условиями и горизонтом окупаемости. Ниже - ключевые критерии для выбора:

Для большинства объектов I и II категории надёжности с подключением к централизованной сети оптимален ДГУ с АВР. Для удалённых и изолированных объектов - гибридный энергокомплекс с ориентацией на максимальную автономность. Для объектов с крупными площадями и высоким дневным потреблением - СЭС с интеграцией в существующую схему электроснабжения.

Нормативная база для проектирования систем резервного электроснабжения

Документация на системы резервного, аварийного и автономного электроснабжения разрабатывается в соответствии с актуальной нормативно-технической базой. Ключевые документы:

• ПУЭ (7-е издание), главы 1.2, 6.2, 6.5: требования к категориям надёжности, аварийному и резервному электроснабжению, системам АВР;
• ГОСТ Р 50571 - серия стандартов по электроустановкам низкого напряжения;
• СП 76.13330.2016 «Электротехнические устройства»;
• ГОСТ Р МЭК 62305, ГОСТ Р 58698-2019 - молниезащита и заземление;
• для СЭС: ГОСТ Р 56980, ГОСТ Р 56980.1, технические регламенты Ростехнадзора в части фотоэлектрических установок;
• ПП РФ № 87 от 16.02.2008 № 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию» - в части состава разделов ПД.

Оборудование подбирается из числа сертифицированного и допущенного к применению в России, что исключает проблемы при прохождении экспертизы и вводе объекта в эксплуатацию.

Почему застройщики и технические заказчики доверяют АЮ-Проект проектирование резервного питания?

Системы резервного и автономного электроснабжения - одно из ключевых направлений работы АЮ-Проект с момента основания компании. Среди реализованных проектов - объекты для РЖД, ПАО «Россети Сибири», ФСК, НТЭК, Пермьтрансгаза и ряда федеральных структур, где требования к надёжности и документации традиционно жёстче средних по рынку.

Что вы получаете при сотрудничестве с АЮ-Проект:

• подбор оптимальной конфигурации системы - ДГУ, СЭС или гибрид - с технико-экономическим обоснованием;
• разработку ПД и РД, соответствующих требованиям экспертизы с первого предъявления;
• координацию технических решений со смежными разделами - пожарная безопасность, слаботочные системы, автоматизация;
• сопровождение согласований с сетевой организацией и Ростехнадзором при необходимости;
• фиксированные сроки и стоимость, закреплённые в договоре.

Стоимость и порядок заказа проекта резервного электроснабжения

Стоимость разработки ПД и РД определяется индивидуально: тип и мощность источника резерва, состав нагрузок, конструктивное исполнение ДЭС, наличие и сложность гибридной схемы, перечень разрабатываемых документов. Ориентировочный расчёт доступен через онлайн-калькулятор на сайте. Точное предложение формируется после анализа технического задания - без скрытых статей, с фиксацией в договоре.

Для начала работы оставьте заявку: укажите тип объекта, категорию надёжности (если определена), требуемую мощность резерва и регион. Прикрепите имеющиеся ТУ, задание на проектирование и архитектурные решения. Наш инженер свяжется с вами в течение рабочего дня. Работаем по всей России дистанционно; первичная консультация - бесплатно.
