Автоматическая установка пожаротушения (газовое, порошковое, аэрозольное и т.д.)

Почему ошибка в выборе типа АУПТ обнаруживается только на пожаре?

Газовая установка, смонтированная в негерметичном серверном помещении, при срабатывании не наберёт расчётную концентрацию огнетушащего вещества - огонь продолжит распространяться. Стандартный спринклер над серверными стойками ценой в десятки миллионов рублей зальёт оборудование, не нанеся ему меньше ущерба, чем сам пожар. Порошковый модуль без нормируемой задержки пуска в помещении с персоналом - прямая угроза жизни. Все эти сценарии объединяет одно: тип установки пожаротушения и её параметры были определены не на стадии проектирования, а по каталогу поставщика или «как у соседнего объекта».

Выбор типа АУПТ - это инженерное решение, которое должно быть обосновано в ПД анализом пожарной нагрузки, категорией помещения, режимом эксплуатации, конструктивными особенностями здания и требованиями к защищаемому имуществу. АЮ-Проект выполняет этот анализ как первый шаг проектирования и закрепляет его в ПД - с расчётами, нормативным обоснованием и полной матрицей взаимодействия АУПТ с СПС и АСПЗ. Проекты разрабатываются по актуальной нормативной базе: СП 485.1311500.2020 с Изменением № 1 (действует с 01.01.2026), СП 486.1311500.2020, СП 484.1311500.2020 (Изм. № 1 от 01.09.2025) и ФЗ № 123-ФЗ.

АУПТ для строительного бизнеса: результат, который нужен заказчику

Строительной компании от проектировщика АУПТ нужно не «соответствие нормам» как таковое - оно само собой разумеется. Нужны: прохождение экспертизы с первого предъявления, отсутствие коллизий с разделами ОВ, ВК, ЭОМ и АСПЗ, документация, по которой монтажник работает без звонков ГИПу, и сроки, вписанные в календарный план строительства. Именно это АЮ-Проект фиксирует как обязательства в договоре.

Для достижения этого результата мы объединяем разработку АУПТ со смежными разделами: вентиляция и ПДВ - для корректного зонирования клапанов и алгоритмов отключения; АСПЗ - для единой матрицы управления; СПС - для согласованных алгоритмов подтверждения пожара. Это сокращает число итераций и устраняет «стыковые» замечания, которые иначе всплывают на этапе пусконаладки.

Виды АУПТ, которые проектирует АЮ-Проект

Водяное спринклерное пожаротушение - базовый тип защиты для общественных, торговых, офисных и складских зданий. Спринклерный ороситель с тепловым замком вскрывается автономно при достижении температуры срабатывания, орошая зону непосредственно над очагом без активации остальной сети. Проектируем водозаполненные, воздушные и высокоэффективные ESFR-системы для высотных стеллажных складов с нагрузкой по группам хранения.

Водяное дренчерное пожаротушение - одновременное зональное орошение всей расчётной площади по команде от узла управления при сигнале от СПС. Применяется в зрительных залах, сценических коробках, на производственных линиях с горючими жидкостями и конвейерах. Дренчерный ороситель постоянно открыт; зона активируется полностью при подтверждении пожара.

АУП тонкораспылённой водой (ТРВ) - высокоэффективная защита для объёмов, где традиционный спринклер неприемлем из-за риска затопления. Размер капель до 1 000 мкм обеспечивает интенсивное охлаждение и паровую инертизацию зоны горения при расходе воды в 3–10 раз меньше, чем у спринклера. Область применения: серверные комнаты, ЦОД, трансформаторные подстанции, музейные фонды, машинные отделения. С 01.01.2026 Изменение № 1 к СП 485.1311500.2020 ввело единые требования к методике огневых испытаний АУП ТРВ, закрепив нормативную базу для применения этого типа установок.

Пенное пожаротушение - приоритетный выбор для защиты нефтепродуктов, ЛВЖ и смешанных пожарных нагрузок класса B. Проектируем установки с пеной низкой, средней и высокой кратности в зависимости от характеристик защищаемого вещества и геометрии защищаемого объёма.

Газовое пожаротушение (ГОТВ) - объёмное тушение без остатков огнетушащего вещества, без повреждения оборудования, с возможностью немедленного восстановления работы после ликвидации пожара. Применяется для серверных, ЦОД, электрощитовых, архивов и музейных хранилищ. Проектируем установки на хладонах (HFC-227ea, FK-5-1-12, HFC-125), инертных газах (IG-541, IG-55, IG-100, IG-01) и углекислоте (СО₂). Выбор ГОТВ обосновывается по нормируемой концентрации, допустимости для людей, объёму защищаемого помещения и температурному диапазону.

Порошковое пожаротушение (АУП ПП) - для промышленных объектов, электроустановок, транспорта и помещений с горючими газами. Проектируем модульные установки (МПП) и централизованные батарейные системы. Обязательный элемент алгоритма АСПЗ - задержка не менее 30 с перед пуском в помещениях с постоянным пребыванием людей.

Аэрозольное пожаротушение (АУП АОТ) - генераторы огнетушащего аэрозоля (ГОА) для кабельных туннелей, маслоподвалов, электрощитовых и закрытых технологических объёмов. Компактность и отсутствие трубопроводной сети упрощают монтаж в стеснённых условиях.

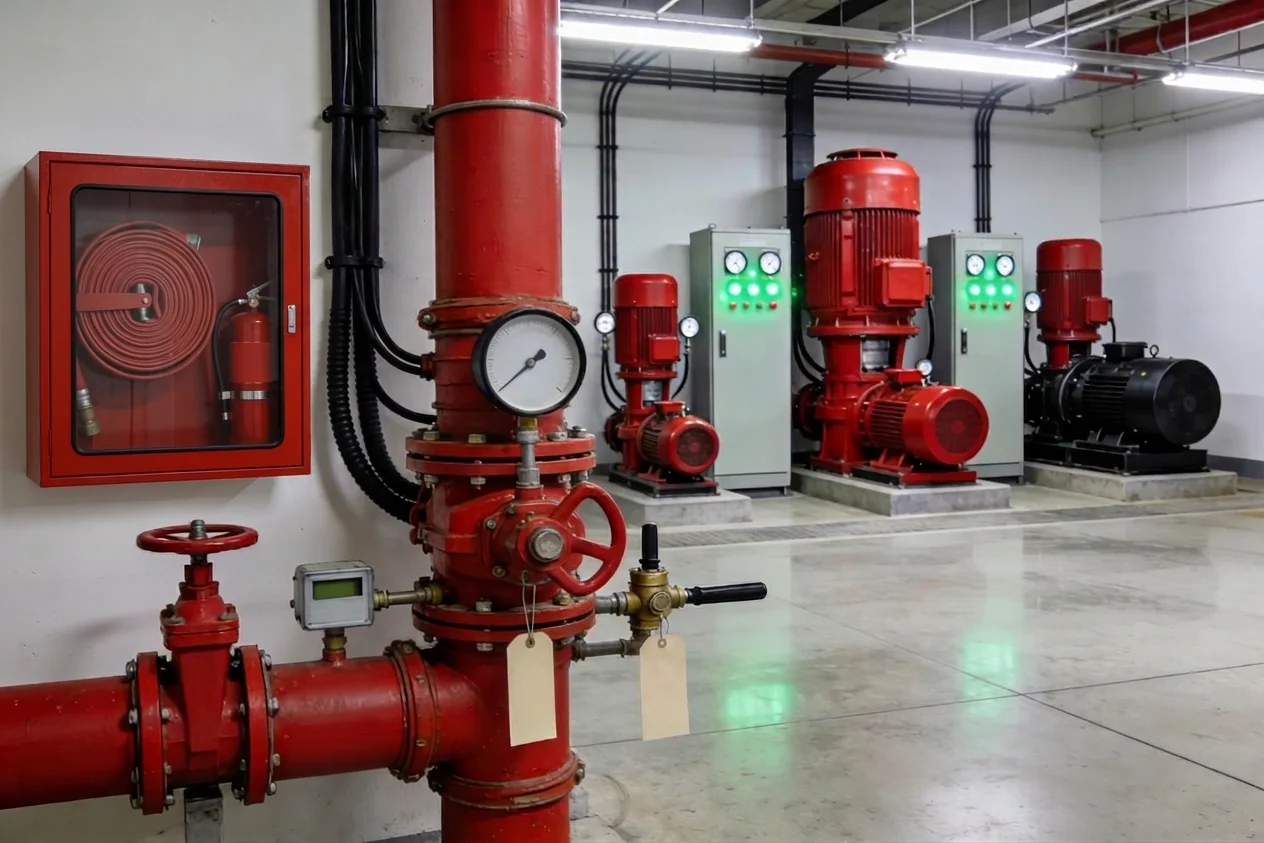

Внутренний противопожарный водопровод (ВПВ) - проектируем системы с пожарными кранами, насосными агрегатами (основной, резервный, жокей-насос), водомерными узлами и ёмкостями неприкосновенного запаса воды (НЗВ). ВПВ является обязательной системой по СП 486.1311500.2020 для большинства зданий общественного, промышленного и складского назначения.

Почему без гидравлического расчёта спринклерная система - только иллюзия защиты?

Гидравлический расчёт - это единственный инструмент, позволяющий доказать, что в самой удалённой и высоко расположенной точке сети при одновременной работе расчётного числа оросителей будет обеспечена нормируемая интенсивность орошения по СП 485.1311500.2020. Без расчёта невозможно корректно определить диаметры трубопроводов, мощность насосного агрегата и объём НЗВ.

В состав гидравлического расчёта, выполняемого нами в ПД, входят:

• определение расчётной площади орошения и числа одновременно работающих оросителей по группам помещений;
• расчёт расхода ОТВ для каждой секции;
• гидравлический расчёт трубопроводной сети от диктующего оросителя до узла управления и насосной станции;
• определение требуемых давлений и расходов;
• подбор типа и мощности насосного агрегата;
• расчёт объёма НЗВ на нормируемое время работы установки.

Расчёт модулей: что считается для газа, порошка и аэрозоля

Для газовых установок расчёт включает:

• нормативную огнетушащую концентрацию ГОТВ в защищаемом объёме;
• поправку на утечки через неплотности ограждающих конструкций с учётом класса герметичности помещения;
• нормируемое время удержания концентрации;
• условие разгерметизации.

Если помещение не обеспечивает требуемый класс герметичности, газовое тушение физически неэффективно - и это мы выявляем до монтажа, а не после.

Для порошковых и аэрозольных установок рассчитывается масса огнетушащего вещества на основе нормативной удельной массы по данным сертифицированных огневых испытаний, с учётом конфигурации помещения и наличия препятствий для распространения аэрозоля или порошка. Результаты расчёта оформляются как обязательное приложение к ПД.

Как АУПТ интегрируется с СПС и АСПЗ в единый алгоритм?

Для водяных спринклерных установок автоматизм обеспечивается тепловым замком оросителя, но управление насосами, передача сигнала тревоги в СПС и запуск АСПЗ требуют полной схемной проработки. Для газовых, порошковых, аэрозольных и дренчерных установок алгоритм целиком строится через АСПЗ: СПС подтверждает пожар в ЗКСПС → АСПЗ выдерживает задержку на эвакуацию → формирует команду пуска → контролирует выполнение по сигналам обратной связи.

Критически важный блокировочный алгоритм: при пуске газового, порошкового или аэрозольного тушения АСПЗ обязана отключить противодымную вентиляцию в защищаемом помещении до подачи ОТВ и удерживать её отключённой в течение нормируемого времени - это прямое требование ФЗ № 123-ФЗ. Мы прорабатываем все такие блокировки в матрице управления и закрепляем их в РД.

Зонирование АУПТ и секционирование: как оптимизировать стоимость без потери надёжности?

Правильное зонирование спринклерной сети на секции напрямую влияет на стоимость: число узлов управления, объём НЗВ и мощность насосного агрегата определяются числом оросителей в расчётной секции и площадью орошения. Слишком крупная секция - избыточный насос и большой бак; слишком мелкая - неоправданное количество узлов управления.

Для многофункциональных объектов мы зонируем АУПТ с учётом пожарных отсеков, функциональных классов помещений по СП 486.1311500.2020 и планировочных трасс трубопроводов. Для промышленных объектов с разнородной пожарной нагрузкой проектируем комбинированные решения - например, водяной спринклер в производственных зонах и газовые модули в технологических отсеках с электрооборудованием - с единой матрицей управления в рамках одного ПД.

Состав ПД и РД по АУПТ

Документация разрабатывается в соответствии с ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию», СП 485.1311500.2020 (Изм. № 1 от 01.01.2026), СП 486.1311500.2020, СП 484.1311500.2020 (Изм. № 1 от 01.09.2025) и ФЗ № 123-ФЗ.

Стадия ПД включает:

• пояснительную записку с обоснованием типа АУПТ и огнетушащего вещества;
• зонирование объекта с перечнем защищаемых помещений и секций;
• гидравлический расчёт (водяные и пенные установки);
• расчёт количества и массы ОТВ (газовые, порошковые, аэрозольные установки);
• обоснование объёма НЗВ;
• расчёт резервирования электроснабжения;
• принципиальную схему взаимодействия АУПТ - СПС - АСПЗ.

Стадия РД содержит:

• структурную схему АУПТ с составом оборудования и секционированием;
• аксонометрическую схему трубопроводной сети с диаметрами трубопроводов, расположением оросителей, узлов управления и насосного оборудования;
• планы размещения оросителей, модулей, узлов управления и насосной станции с привязкой к строительным осям;
• принципиальные электрические схемы управления насосными агрегатами, узлами управления и пусковыми устройствами модульных установок;
• матрицу управления АУПТ - АСПЗ с задержками, блокировками и сигналами обратной связи;
• кабельный журнал и схемы трассировки кабельных линий;
• схему электроснабжения с расчётом АКБ для резервного режима;
• спецификации оборудования, трубопроводов и материалов;
• ведомость объёмов работ.

Нормативная база проектирования АУПТ

• СП 485.1311500.2020 с Изменением № 1 (действует с 01.01.2026, приказ МЧС № 1196 от 15.12.2025) - основной свод правил: требования к параметрам установок, трубопроводам, узлам управления, насосным станциям, методика огневых испытаний АУП ТРВ;
• СП 486.1311500.2020 - перечень объектов, подлежащих обязательному оснащению АУПТ, с указанием требуемого типа;
• СП 484.1311500.2020 (Изм. № 1 от 01.09.2025) - взаимодействие АУПТ с СПС и АСПЗ, алгоритмы подтверждения пожара и управления пуском;
• ФЗ № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» - в части состава систем противопожарной защиты и алгоритмов управления АУПТ;
• СП 10.13130.2020 - внутренний противопожарный водопровод;
• ГОСТ Р 51052-2002 - установки водяного и пенного пожаротушения, узлы управления;
• ГОСТ Р 53281-2009 - модули порошкового пожаротушения;
• ГОСТ Р 53323-2009 - оросители спринклерные;
• ТР ЕАЭС 043/2017 - требования к оценке соответствия пожарной техники;
• ГОСТ Р 21.1101-2020 - требования к оформлению РД;
• ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию».

Как заказать проектирование АУПТ в «АЮ-Проект»?

Для получения коммерческого предложения достаточно передать: тип и назначение объекта, площадь и этажность, наличие помещений с особыми требованиями (серверные, архивы, производственные зоны с ЛВЖ, электроустановки), а также предварительные требования к типу АУПТ - если они сформулированы в ТЗ. Если выбор типа установки ещё не определён, начинаем с бесплатной консультации: анализируем состав и категорию помещений, подбираем оптимальный тип ОТВ и согласовываем с заказчиком до старта ПД.

Работаем по всей России дистанционно. При совмещённом проектировании АУПТ с СПС, СОУЭ и АСПЗ в рамках единого договора - скидка на весь комплекс за счёт совмещённой разработки смежных разделов и единых матриц управления.
