Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Разработка РД: от 22 дней
Цена от 50000 рублей
Проектируем системы оповещения и управления эвакуацией людей при пожаре (СОУЭ), которые обеспечивают своевременное информирование, безопасное руководство потоками людей и интеграцию с системами пожаротушения и сигнализации для комплексной защиты объекта.
Выполняем проектирование систем оповещения людей при пожаре (СОУЭ) для жилых, коммерческих и промышленных объектов. Создаём решения для голосового оповещения, световых сигналов, маршрутизации эвакуационных путей и управления потоками людей. Грамотно спроектированная система оповещения и эвакуации людей при пожаре обеспечивает безопасную эвакуацию, снижает риски травм и повреждений, а также повышает эффективность работы служб пожарной безопасности.
Почему неправильно спроектированная СОУЭ не спасает людей, даже если всё оборудование работает?
Система оповещения при пожаре срабатывает — сирена звучит, табло мигает — а часть людей в здании её не слышит: фоновый шум производственного цеха перекрывает сигнал, акустики расчёт не выполнялся, оповещатели размещены по принципу «где удобнее», а не из расчёта зоны покрытия. В другом здании система слышна, но голосовое сообщение направляет людей к уже задымлённому выходу — потому что алгоритм эвакуации в ПД был единственным и не предусматривал альтернативных сценариев. В третьем — уровень звука формально соответствует норме, но разборчивость речевого сообщения столь низкая, что люди понимают только интонацию, но не содержание.
Все эти ситуации — результат проектирования СОУЭ как «дополнительной строки в смете», а не как самостоятельной инженерной системы, от качества которой зависит жизнь людей. АЮ-Проект проектирует системы оповещения и управления эвакуацией в строгом соответствии с СП 3.13130.2024, ФЗ № 123-ФЗ и актуальными требованиями СП 484.1311500.2020 (Изм. № 1 от 01.09.2025) — с обязательным акустическим расчётом, корректным зонированием и проработанными алгоритмами эвакуации для каждой зоны.
Типы СОУЭ: как выбрать нужный для вашего объекта?
Тип СОУЭ определяется на стадии ПД — исходя из функционального назначения здания, его этажности, вместимости и конструктивных особенностей. СП 3.13130.2024 сохраняет пять типов систем, существенно уточняя требования к каждому из них по сравнению с предыдущей редакцией документа.
СОУЭ 1-го типа — звуковое оповещение посредством специального сигнала тревоги (сирена, тонированный сигнал). Применяется на небольших одноэтажных объектах с однородным функциональным назначением и простой планировкой: небольшие производственные здания, склады с нормируемой площадью, отдельно стоящие сооружения. Отсутствие голосовой составляющей и зонирования допустимо только при условии, что все люди на объекте обучены действиям по сигналу тревоги и пути эвакуации очевидны.
СОУЭ 2-го типа — звуковое оповещение в сочетании со световыми оповещателями «Выход» над эвакуационными выходами. Применяется для большинства малых и средних объектов: небольшие офисные здания, торговые помещения, объекты бытового обслуживания. Световые оповещатели «Выход» должны работать непрерывно в дежурном режиме и сохранять работоспособность при отключении основного электроснабжения.
СОУЭ 3-го типа — речевое оповещение заранее записанными текстовыми сообщениями в сочетании со световыми оповещателями «Выход». Речевая составляющая принципиально важна: слуховой канал восприятия в условиях стресса работает эффективнее зрительного, а содержательное сообщение о направлении эвакуации резко сокращает время принятия решения людьми. Применяется для средних по площади многоэтажных зданий офисного, торгового, гостиничного назначения. При наличии в ПД решения об управлении СОУЭ из помещения пожарного поста (диспетчерской) предусматривается возможность трансляции дополнительных голосовых сообщений оператором в реальном времени.
СОУЭ 4-го типа — речевое и световое оповещение с делением здания на зоны оповещения, с управляемыми световыми указателями направления эвакуации (способными изменять отображаемое направление) и с организацией обратной связи между зонами оповещения и пожарным постом. Для каждой зоны предусматривается несколько сценариев эвакуации в зависимости от расположения очага пожара. Применяется для крупных торговых и торгово-развлекательных центров, гостиниц, многофункциональных комплексов, деловых центров класса А и Б.
СОУЭ 5-го типа — наиболее сложная и функционально полная система: речевое и световое оповещение с зонированием, управляемыми указателями, несколькими сценариями эвакуации для каждой зоны, обратной связью с каждой зоной для контроля хода эвакуации и единым управлением всеми зонами с центрального пульта. СП 3.13130.2024 дополнительно предусматривает для СОУЭ 5-го типа возможность адресной трансляции сообщений в отдельные зоны и управление световыми указателями с отображением динамически изменяемых маршрутов в зависимости от актуальной обстановки. Применяется для высотных зданий, крупных транспортных объектов, медицинских учреждений, объектов с массовым пребыванием людей.
Что изменилось в СП 3.13130.2024 по сравнению с предыдущей редакцией?
СП 3.13130.2024 кардинально обновил нормативную базу проектирования СОУЭ — документ, принятый на замену СП 3.13130.2009, устранил многолетние пробелы в требованиях к акустике, зонированию и устойчивости систем. Использование устаревшей редакции при проектировании новых объектов является нарушением и влечёт замечания экспертизы.
Принципиальные изменения новой редакции:
- Акустические требования стали конкретнее: вместо уровня звука «не менее 75 дБА на расстоянии 3 м от оповещателя» введена норма по корректированному по А уровню звука непосредственно в зоне нахождения людей — не менее 75 дБА и не более 120 дБА в любой точке защищаемого помещения, при превышении фонового шума не менее чем на 15 дБА. Для спальных помещений установлены отдельные нормы;
- Требования к речевой разборчивости: введена норма на полосу частот речевого оповещения (200–5000 Гц) и требования к многократному дублированию сообщений;
- Устойчивость к единичным неисправностям: единичная неисправность линии связи не должна нарушать работоспособность СОУЭ более чем на площади 2 000 м² в пределах одного этажа и более чем в одной зоне оповещения;
- Алгоритмы эвакуации: для СОУЭ с речевыми оповещателями число сценариев эвакуации из каждой зоны — не менее числа эвакуационных выходов из неё; общее число сценариев — не менее числа зон оповещения;
- Индивидуальные устройства оповещения для маломобильных групп населения (МГН) выделены в отдельный раздел требований.
Акустический расчёт СОУЭ: без него проект недействителен
Акустический расчёт — обязательная расчётная часть ПД на СОУЭ любого типа с речевыми и звуковыми оповещателями: без него невозможно подтвердить соответствие проектного решения требованиям СП 3.13130.2024. Расчёт выполняется для каждого помещения (или типовой группы помещений) и решает три взаимосвязанные задачи.
Задача 1: Определение уровня звукового давления в расчётных точках. Для каждого оповещателя определяется уровень звукового давления на границе зоны его покрытия с учётом затухания в воздухе, влияния отражающих и поглощающих поверхностей. В точках перекрытия зон покрытия нескольких оповещателей уровни суммируются по логарифмическому закону. Расчётные точки выбираются в наиболее удалённых и акустически экранированных местах помещения.
Задача 2: Проверка превышения фонового шума. Фоновый шум в помещении определяется как среднее значение при типичном режиме работы объекта (для промышленных помещений — с работающим технологическим оборудованием). Проектный уровень сигнала оповещателя должен превышать фоновый шум не менее чем на 15 дБА. Если помещение одновременно может работать в нескольких режимах с разными уровнями шума, расчёт выполняется для наихудшего случая.
Задача 3: Подбор типа и мощности оповещателей, определение числа оповещателей в зоне. По результатам задач 1 и 2 подбирается тип оповещателя (настенный, потолочный, рупорный для промышленных помещений) с нормируемой характеристикой звукового давления и определяется минимально необходимое их число для обеспечения требуемого уровня в каждой точке зоны. Результаты акустического расчёта оформляются как обязательное приложение к ПД.
Зонирование СОУЭ и очерёдность оповещения
Деление здания на зоны оповещения — ключевое объёмно-планировочное решение для СОУЭ 3–5-го типов. Зона оповещения — это часть здания, в которой СОУЭ при пожаре транслирует одно и то же сообщение одновременно. Границы зон задаются исходя из планировочной структуры здания, потоков движения людей, расположения эвакуационных выходов и вместимости каждой зоны.
Очерёдность (последовательность) запуска оповещения по зонам — один из инструментов управления эвакуацией на крупных объектах. Не всегда оптимально запускать оповещение во всём здании одновременно: на транспортных узлах, в крупных ТРЦ и высотных зданиях одновременный запуск создаёт неуправляемые пиковые потоки на путях эвакуации и блокирует выходы. СП 3.13130.2024 регламентирует специальную очерёдность оповещения для СОУЭ 4-го и 5-го типов: размер зон, порядок их активации и временны́е задержки между запусками соседних зон определяются алгоритмом, обоснованным расчётом времени безопасной эвакуации в соответствии с ГОСТ 12.1.004 и СП 1.13130.2020.

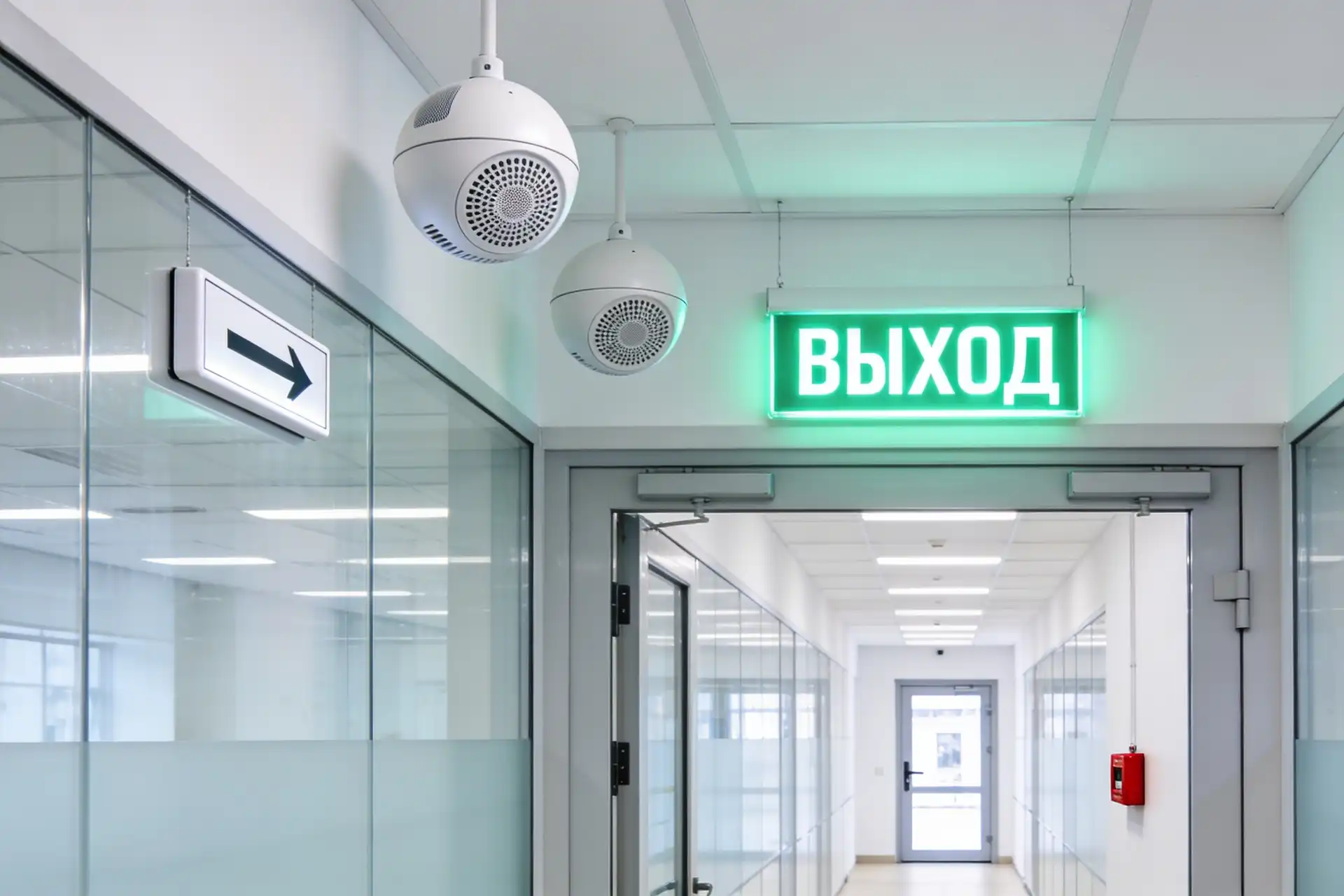

Световые оповещатели и указатели направления эвакуации
Световая составляющая СОУЭ начинается с табло «Выход» и заканчивается управляемыми адресными световыми указателями направления эвакуации — между этими двумя крайними точками лежит принципиальная разница в инженерном решении и нормативных требованиях.
Световые оповещатели «Выход» — постоянно горящие или мигающие при тревоге светодиодные таблички, размещаемые над каждым эвакуационным выходом и в местах изменения направления эвакуационного пути. Требуют автономного питания (не менее 1 часа при отключении основного электроснабжения). Обязательны начиная с СОУЭ 2-го типа.
Световые указатели направления движения — размещаются на путях эвакуации в местах, где направление движения неочевидно: в длинных коридорах, при T-образных развилках, при наличии нескольких выходов с неодинаковой доступностью. Для СОУЭ 3-го типа — статические (постоянно указывают единственное направление). Для СОУЭ 4-го и 5-го типов — управляемые: способны изменять указываемое направление по команде системы управления в зависимости от сценария пожара, что критически важно при недоступности одного из выходов из-за задымления или огня.
Фотолюминесцентные эвакуационные системы (ФЭС) — не относятся к активным компонентам СОУЭ, но проектируются совместно с ней как пассивный элемент обозначения путей эвакуации при отказе электроснабжения. Требования к ФЭС задаются в соответствии с ГОСТ Р 12.2.143.
Интеграция СОУЭ с СПС, АСПЗ и инженерными системами здания
Современная СОУЭ не является самостоятельной системой с отдельным пуском — она управляется от СПС через АСПЗ по алгоритму, зафиксированному в ПД. Первичный сигнал «Пожар» в зоне ЗКСПС формирует АСПЗ и транслирует команду запуска СОУЭ для соответствующей зоны оповещения. Алгоритм взаимодействия прописывается в матрице управления и является обязательной частью РД.
Интегрируемые системы и функции:
- СПС — источник сигнала «Пожар» с идентификацией ЗКСПС; для СОУЭ 4–5-го типов — источник информации о локализации очага для выбора сценария эвакуации;
- АСПЗ — контроллер, транслирующий команды запуска и управления зонами оповещения, смены сценариев и управления световыми указателями;
- Система противодымной вентиляции — одновременно с запуском оповещения формируется команда открытия клапанов дымоудаления в зоне пожара и закрытия огнезадерживающих клапанов, что обеспечивает дымобезопасность путей эвакуации;
- СКУД — разблокировка электромагнитных замков на эвакуационных выходах при поступлении сигнала тревоги;
- Лифты — перевод в режим «Пожарная опасность» и возврат на основной посадочный этаж;
- BMS — отображение состояния всех зон оповещения и управление системой с центрального диспетчерского поста;
- Система аварийного освещения — автоматическое включение при пожарной тревоге для обеспечения нормативного уровня освещённости на путях эвакуации.
Что входит в состав ПД и РД на СОУЭ?
Документация разрабатывается в соответствии с ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию», СП 3.13130.2024 и СП 484.1311500.2020 (Изм. № 1 от 01.09.2025).
Стадия ПД включает:
- пояснительную записку с обоснованием типа СОУЭ и принятых проектных решений;
- схему зонирования здания на зоны оповещения с обоснованием границ;
- алгоритмы эвакуации для каждой зоны при каждом сценарии пожара;
- акустический расчёт с подтверждением нормируемых уровней звукового давления в расчётных точках;
- описание алгоритмов управления СОУЭ от СПС через АСПЗ;
- расчёт автономного питания оповещателей и приборов управления.
Стадия РД содержит:
- структурную схему СОУЭ с обозначением приборов управления, зон оповещения, оповещателей и световых указателей;
- планы размещения звуковых, речевых оповещателей и световых указателей с привязкой к строительным осям и отметкам высоты установки;
- принципиальные электрические схемы линий оповещения;
- матрицу взаимодействия СОУЭ — СПС — АСПЗ (какой сигнал из какой ЗКСПС активирует какие зоны оповещения и по какому сценарию);
- схемы управления световыми указателями при каждом сценарии эвакуации (для СОУЭ 4–5-го типов);
- кабельный журнал и трассировку кабельных линий;
- схему электроснабжения с расчётом АКБ для автономного режима (≥ 24 ч дежурный режим + 1 ч тревога);
- спецификации оборудования и материалов;
- ведомость объёмов работ.
Нормативная база проектирования СОУЭ
- СП 3.13130.2024 — основной свод правил: требования к типам СОУЭ, акустическим параметрам, зонированию, алгоритмам эвакуации, обратной связи, устойчивости к неисправностям;
- ФЗ № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — ст. 84: допустимые способы оповещения, требования к системам оповещения;
- СП 486.1311500.2020 — перечень объектов, подлежащих оснащению СОУЭ, с указанием минимального требуемого типа;
- СП 484.1311500.2020 (Изм. № 1 от 01.09.2025) — требования к взаимодействию СОУЭ с СПС и АСПЗ;
- СП 1.13130.2020 — эвакуационные пути и выходы; расчёт времени безопасной эвакуации;
- ГОСТ 12.1.004-91 — расчёт индивидуального пожарного риска; используется при обосновании алгоритмов очерёдности запуска зон;
- ГОСТ Р 12.2.143-2009 — фотолюминесцентные эвакуационные системы;
- ТР ЕАЭС 043/2017 — требования к оценке соответствия пожарных оповещателей;
- ГОСТ Р 21.1101-2020 — требования к оформлению РД;
- ПП РФ № 87 от 16.02.2008 N 87 (ред. от 21.10.2025) «О составе разделов проектной документации и требованиях к их содержанию».
Стоимость и порядок заказа
Стоимость разработки ПД и РД на СОУЭ определяется типом системы (1–5), площадью и числом этажей объекта, числом зон оповещения и сложностью алгоритмов эвакуации. При одновременном проектировании СОУЭ, СПС, АСПЗ и АУП в рамках единого договора предусмотрено снижение стоимости за счёт совмещённой разработки матриц управления. Ориентировочный расчёт — через онлайн-калькулятор на сайте.
Как заказать проектирование СОУЭ
- Оставьте заявку - консультация бесплатно
Форма на сайте или телефон: +7 (383) 375-73-77 / +7 (923) 743-73-77. Укажите тип и назначение объекта, площадь, этажность, наличие помещений с особыми акустическими условиями или МГН. При одновременном заказе СОУЭ, СПС, АСПЗ и АУП - снижение стоимости. - Получите коммерческое предложение в течение 1 рабочего дня
КП с составом работ, стоимостью и сроками. Стоимость определяется типом СОУЭ (1–5), площадью, числом зон оповещения и сложностью алгоритмов эвакуации. - Анализ исходных данных и подписание договора
Проверка планов, назначения помещений, вместимости, акустических особенностей и состава смежных систем. Уточнение уровня фонового шума в производственных помещениях. - Определение типа СОУЭ и зонирование
Определение типа (1–5) по СП 486.1311500.2020. Зонирование с учётом потоков людей и эвакуационных выходов. Для 4–5 типов - алгоритмы сценариев и очерёдность запуска зон. Согласование концепции с заказчиком. - Акустический расчёт
Расчёт уровней звукового давления в расчётных точках. Проверка превышения фонового шума ≥ 15 дБА. Нормирование диапазона ≥ 75 и ≤ 120 дБА. Речевая разборчивость (200–5000 Гц). Расчёт для спальных помещений и МГН по отдельным нормам. - Разработка ПД
Пояснительная записка, схема зонирования, алгоритмы эвакуации по зонам и сценариям, акустический расчёт как приложение, алгоритмы управления от СПС/АСПЗ, расчёт АКБ. Нормоконтроль по СП 3.13130.2024 до передачи. - Разработка РД, нормоконтроль и передача. Сопровождение экспертизы
Структурная схема, планы расстановки оповещателей и световых указателей, принципиальные схемы, матрица взаимодействия СОУЭ - СПС - АСПЗ, схемы управления указателями по сценариям, кабельный журнал, расчёт АКБ, спецификации, ведомость работ. Передача в PDF и DWG. Сопровождение через экспертизу бесплатно.
Для получения точного коммерческого предложения оставьте заявку: укажите тип и назначение объекта, его площадь, этажность и наличие помещений с особыми акустическими условиями (производственные залы, спальные помещения, МГН). Первичная консультация бесплатна; работаем по всей России дистанционно.
Стоимость проектирования СОУЭ и АПС
| Наименование работ | Стоимость, руб. |
|---|---|
| Обследование объекта | Договорная |
| Подготовка коммерческого предложения (составление сметы) | Договорная |
| Площадь, м2 | Типы 1–2, ₽ | Тип 3, ₽ | Типы 4–5, ₽ | Антитеррор, ₽ |
|---|---|---|---|---|
| до 200 | 13 000 | 15 600 | 22 500 | 39 000 |
| 201 - 400 | 15 500 | 18 500 | 26 500 | 42 000 |
| 401 - 700 | 18 200 | 21 900 | 31 500 | 45 000 |
| 701 - 1000 | 21 700 | 25 900 | 37 400 | 55 500 |
| 1001 - 2000 | 28 000 | 32 000 | 42 000 | 61 500 |
| 2001 - 3000 | 32 000 | 37 000 | 54 000 | 66 000 |
| 3001 - 5000 | 38 000 | 45 000 | 65 000 | 73 500 |
| 5001 - 7000 | 43 300 | 52 000 | 74 800 | 97 500 |
| 7001 - 10000 | 56 300 | 67 500 | 97 300 | 108 000 |
| 10001 - 13000 | 69 300 | 83 200 | 119 700 | 112 500 |
| 13001 - 17000 | 82 300 | 98 700 | 142 200 | 117 000 |
| 17001 - 21000 | 95 300 | 114 300 | 164 500 | 122 500 |
| 21001 - 25000 | 108 300 | 129 900 | 187 000 | 147 000 |
Стоимость проектирования СОУЭ указана без стоимости СПС, здесь можно посмотреть и посчитать стоимость проектирования СПС.
